Обзор
Данный распределительный узел представляет высокие стандарты современной электротехники и специально сконфигурирован как "зарезервированный"
на заказ подраспределительный щит . В отличие от стандартных устройств, данная распределительная панель низкого напряжения спроектирована с учётом создания
надежного электропитания базы для будущего оборудования, например, установок водоподготовки. Размещённая в корпусе из высококачественной стали,
установка служит связующим звеном между основной сетью и локальными механизмами. Устанавливая этот электрический распределительный щит, руководители объектов
обеспечивают своим системам отличный потенциал расширения, одновременно используя высококачественные средства безопасности для того, чтобы эффективно снижать эффективно снизить
простой . Это устройство работает как локальный энергетический узел, стабилизируя подачу тока к насосам и вторичным устройствам, что делает его
незаменимым активом для строительных проектов с высокими требованиями, нуждающихся в модульной масштабируемости.
Основные компоненты и функции

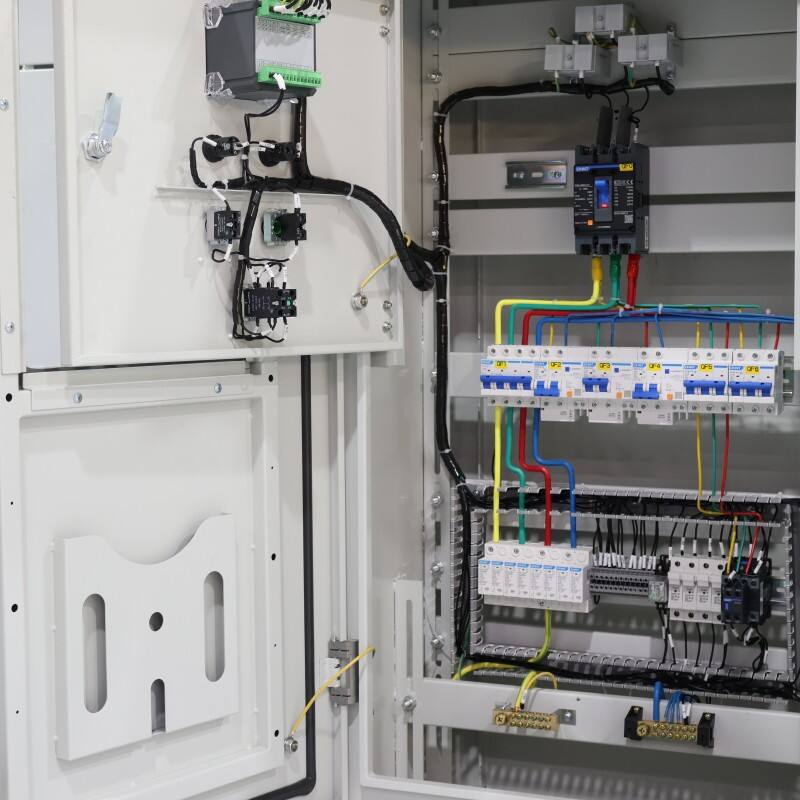

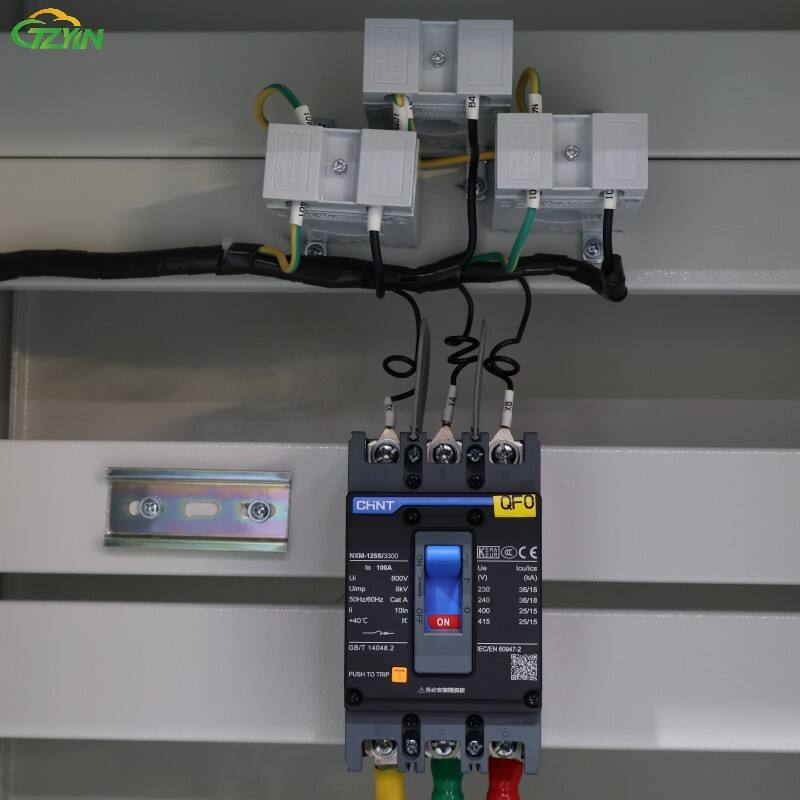

Внутренняя архитектура использует высококачественные электрические компоненты на всем протяжении. В ее основе находится высокая отключающая способность литой корпус
автоматический выключатель (MCCB), выполняющая функцию основного защитного элемента. Это гарантирует, что система может выдерживать значительные электрические перегрузки без

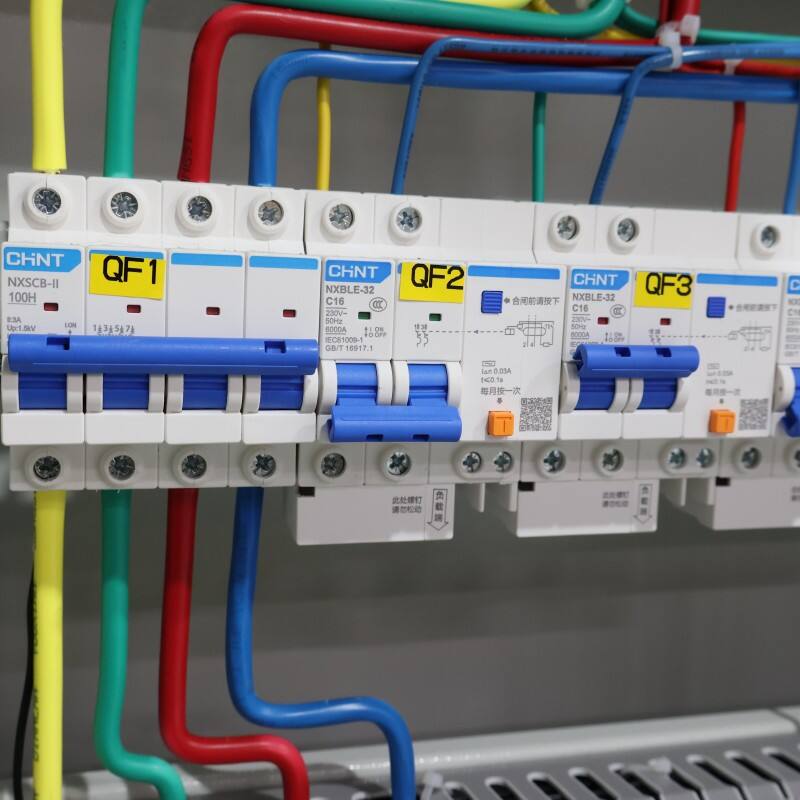

повреждения оборудования нижестоящих цепей промышленный распределительный щит оснащен организованной компоновкой миниатюрных автоматических
выключателей и модулей защиты от утечек, создание высокочувствительный и безопасный электрический распределительный щит. Шины из высокочистой меди
используются внутри силового шкафа для минимизации тепловых потерь и оптимизации проводимости во всех цепях. Кроме того, этот
специальный распределительный щит оснащён выделенными клеммными колодками и устройствами защиты от перенапряжения (УЗИП) для защиты всего напольного силового
щита от внешних электрических помех и атмосферных воздействий. Каждый компонент четко обозначен с помощью лазерной гравировки,
что обеспечивает быстрое техническое обслуживание и гарантирует работоспособность распределительного щита в условиях жестких промышленных нагрузок. Это
системное расположение позволяет легко выполнять диагностику неисправностей и обеспечивает более длительный срок службы внутренних трехфазных коммутационных устройств.
Проектирование и соответствие стандартам
Дизайн:
Изготовлен из высокопрочной холоднокатаной стали с порошковым покрытием, устойчивым к коррозии; данный напольный силовой шкаф рассчитан на вибрации и механические нагрузки в помещениях промышленных насосов. Оборудование соответствует стандартам IP54/IP55,
выдержи. защищая внутренние трехфазные
компоненты компоненты силового распределительного щита, защищенные от пыли и влаги. Такой прочный внешний корпус обеспечивает этому источнику питания
шкаф, сохраняющий свои эстетические и функциональные характеристики на протяжении десятилетий службы во влажных или сложных условиях эксплуатации.
Соответствие:
Соответствие стандартам лежит в основе конструкции этой низковольтной распределительной панели. Она производится в соответствии с международными стандартами IEC 61439 и GB/T
7251 что делает ее признанной по всему миру промышленной электрической распределительной панелью. Каждая индивидуальная групповая распределительная панель проходит
строгий испытания на диэлектрическую прочность и сопротивление изоляции перед отправкой. Благодаря использованию сертифицированных компонентов CHNT, шкаф система гарантирует предсказуемую
производительность и максимальную защиту оператора. Эта приверженность безопасности обеспечивает электрический распределительный щит полную изоляцию цепи
при необходимости проведения технического обслуживания. этот специальный распределительный щит позволяет немедленно или с задержкой подключить насосы и системы фильтрации. Обеспечивая
 |
 |
 |
Основные преимущества
Будущее масштабируемость
Резервные места для цепей, он устраняет необходимость дорогостоящих переделок электропроводки по мере расширения объектов здания. предварительный
используя высококачественные автоматические выключатели в трехфазном силовом щите, устройство сводит к минимуму ложные срабатывания даже при высоких
Превосходная термическая стабильность
Промышленная электрическая распределительная панель обеспечивает стабильную и непрерывную подачу тока от электрического распределительного щита к груз.
Системам жизнеобеспечения. критический
системы жизнеобеспечения.
Упрощенное техническое обслуживание
Напольный силовой щит оснащен дверцей с широким углом открывания и организованной системой прокладки проводов. Это позволяет техническим специалистам легко осматривать XL-21
Распределительный щит, снижая вероятность ошибок при диагностике и повышая общую безопасность источник питания
шкаф.
Экономия пространства
Несмотря на высокую мощность, распределительная панель низкого напряжения имеет вертикальную конструкцию, которая экономит ценное место на полу в загруженных утилита
помещениях. Этот компактный трехфазный распределительный щит обеспечивает высокую плотность подачи электроэнергии без необходимости использования большой площади.
Параметры
Номинальное напряжение |
230 В / 400 В переменного тока |
Номинальный ток |
100 А (возможно индивидуальное изменение до 630 А) |
Тип шкафа |
Напольный силовой щит |
Уровень защиты |
IP55 (настраиваемый) |
Индивидуальные решения |
Доступность |
Внутренняя защита |
МССБ, МСБ, защита от перенапряжений (УЗИП) |
Бренд компонента |
CHNT (MCCB с высокой проломной способностью) |
Сценарии применения
Системы водоснабжения коммерческих зданий
Устройство идеально подходит для высотных зданий, где оно выступает в роли специализированного индивидуального распределительного щита для подачи воды. Оно управляет
энергопитанием насосов повышения давления и фильтрационных установок, служа надежным распределительным шкафом, который обеспечивает постоянное давление воды на всех этажах, защищая при этом от перегрузок двигателей.
всех этажах, защищая при этом от перегрузок двигателей.
Обработка промышленных сточных вод
На производственных предприятиях этот низковольтный распределительный щит обеспечивает необходимую прочность для питания воздуходувок аэрации и дозирующих насосов. Как промышленный электрический распределительный щит тяжелого типа, он эффективно работает в условиях, где обязательна постоянная работа,
и распределительный щит трехфазного питания должен выдерживать агрессивные атмосферные воздействия.
и распределительный щит трехфазного питания должен выдерживать агрессивные атмосферные воздействия.
Управление системами отопления, вентиляции и кондиционирования и градирнями
Этот электрический распределительный щит может быть расширен для управления энергопотреблением центральных систем кондиционирования. Выполняя функцию напольного силового бокса, он
распределяет энергию между вентиляторами градирен и циркуляционными насосами, обеспечивая локальную защиту цепей, необходимую для эффективных систем терморегулирования
в крупномасштабных комплексах и центрах обработки данных.
Муниципальная инфраструктура и насосные станции

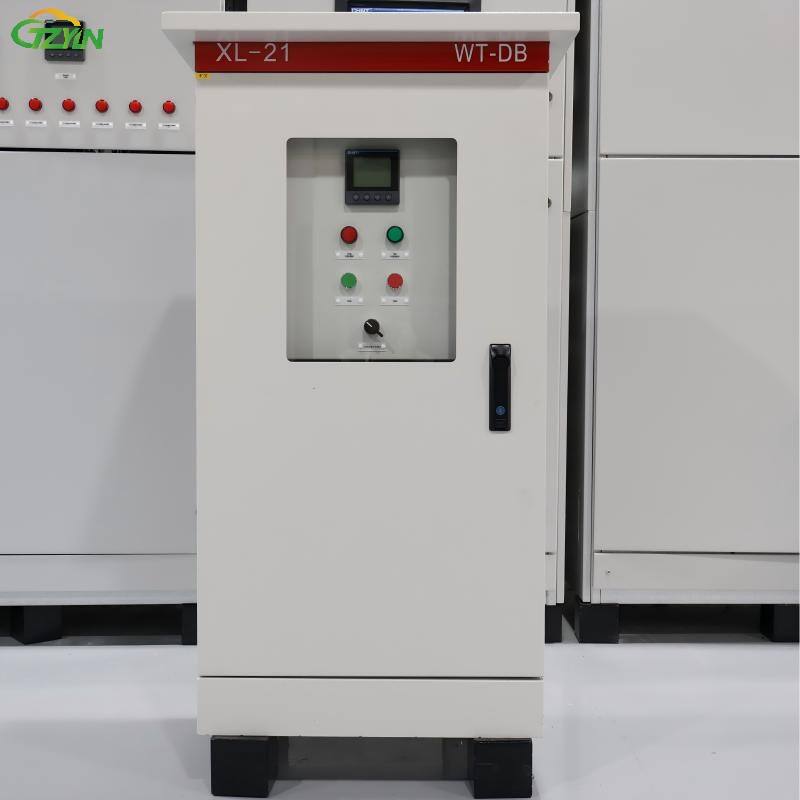

Помимо зданий, распределительный шкаф XL-21 является идеальным решением для небольших муниципальных проектов водоотведения и орошения. Его
роль в качестве трехфазного распределительного щита гарантирует, что насосы для отвода ливневых вод получают стабильное электропитание в периоды пиковой нагрузки. Конфигурация
шкафа вторичного распределения позволяет городским инженерам резервировать места для аварийных резервных систем, делая распределительный электрический щит
универсальным инструментом для обеспечения долгосрочной устойчивости и обслуживания коммунальных объектов.
