Обзор

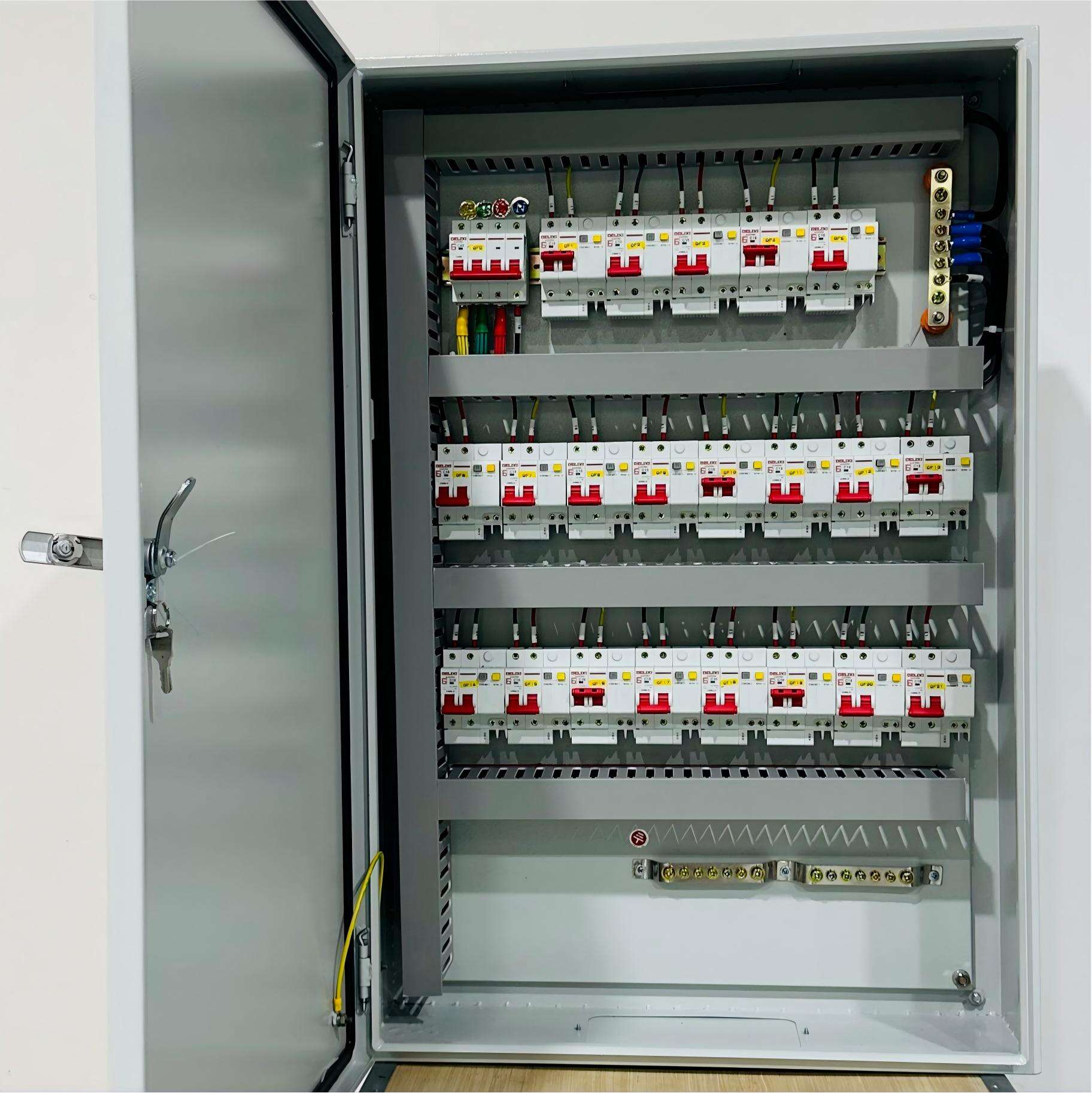

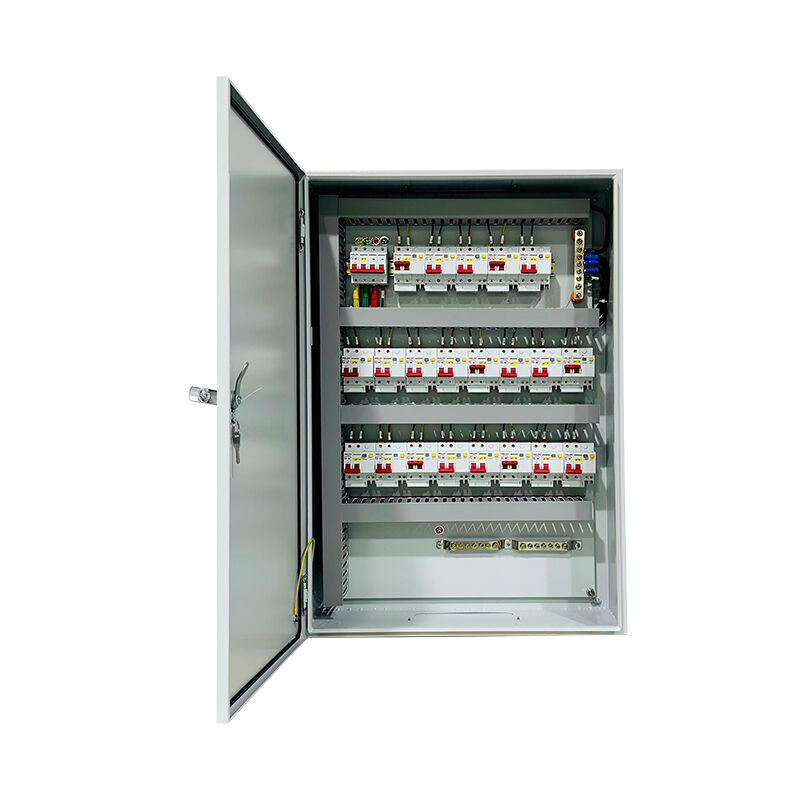

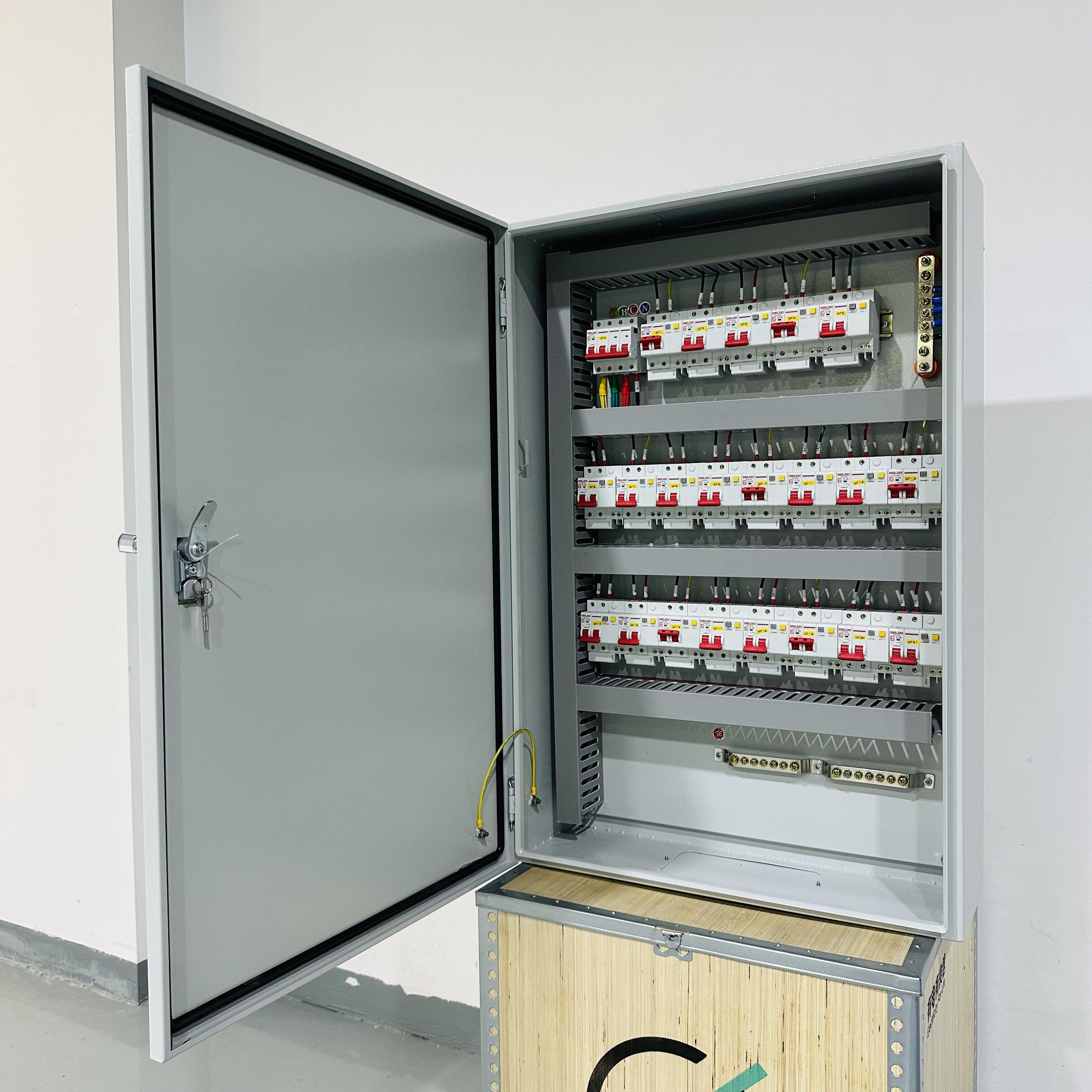

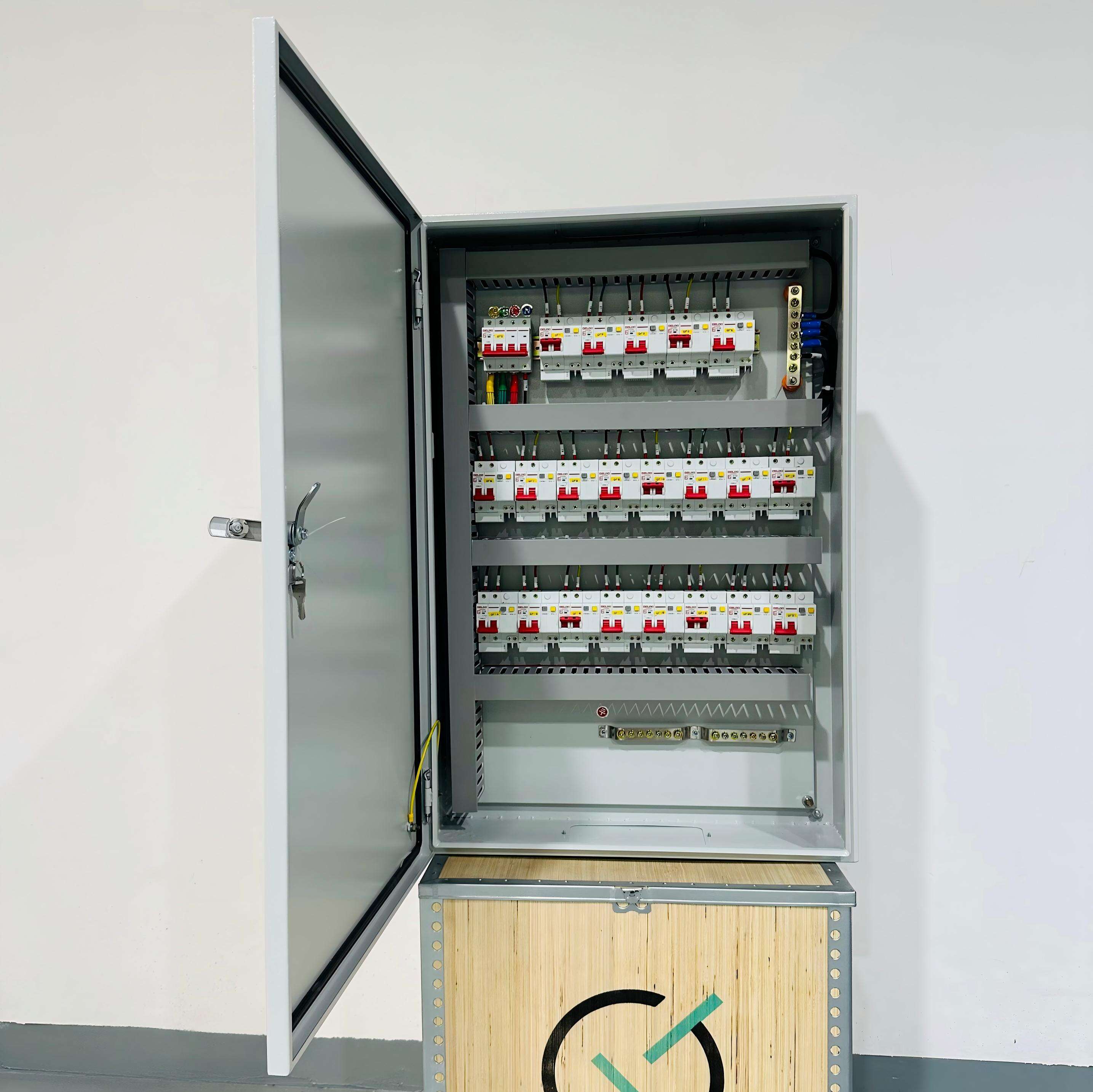

Металлический распределительный щит со степенью защиты IP65 тщательно спроектирован для использования в качестве интеллектуального нервного центра современных низковольтных электрических сетей
распределения, обеспечивая безопасную и эффективную передачу каждого киловатта энергии по всему объекту. Этот трёхфазный
распределительный щит изготовлен из прочного пРОМЫШЛЕННЫЕ МАТЕРИАЛЫ материала, обладающего исключительной устойчивостью к воздействию внешних факторов
s окружающей среды, включая вибрацию и колебания температуры, что позволяет осуществлять высокоточный мониторинг и управление в реальном времени изменяющимися
электрическими нагрузками. Он эффективно устраняет критический разрыв между основной электрической сетью и чувствительным конечным оборудованием, предоставление
надежный выступая в роли надёжного барьера от непредсказуемых электрических возмущений. Интегрируя сложное высокопроизводительное коммутационное оборудование
в единый и защищённый корпус, система превращает то, что в противном случае было бы запутанным и громоздким монтажом кабелей, в организованную, легко
управляемый интерфейс. Эта ясность позволяет менеджерам объектов и командам по техническому обслуживанию минимизировать человеческие ошибки и поддерживать последовательность
оперативное время работы, что делает его жизненно важным для любой критически важной инфраструктуры.
Основные компоненты и функции
Функционируя как многоцелевая высокоэффективная стенковая электрическая панель управления, эта установка имеет оптимизированный внутренний
планировка, которая отдает приоритет быстрому рассеиванию тепла и беспрепятственному доступу для техников. Это высокопроводчивая внутренняя архитектура
специально сконфигурирована как электрическая коробка DB с штангой, использующая высококачественные, высокочистые компоненты из меди T2 для способствовать
масштабная пропускная способность тока с незначительным электрическим сопротивлением и тепловым выделением. Это гарантирует, что вся система остается
теплоустойчивы даже в периоды длительной пиковой нагрузки. Кроме того, как полный комплект электрического распределительного ящика, блок прибывает
на месте полностью предварительно проводятся, калиброваны и прошли заводское испытание в условиях моделируемой нагрузки, что значительно сокращает установку на месте
сложность, трудозатраты и время ввода в эксплуатацию. Для обеспечения детального, локализованного управления различными группами цепей система
включает специализированный модуль распределительного щита с автоматическими выключателями в этом разделе высококачественные автоматические выключатели (MCB) и устройства защитного отключения (УЗО)
работают в идеальной согласованности, мгновенно изолируя электрические неисправности непосредственно в месте их возникновения и предотвращая тем самым превращение незначительных локальных проблем
в аварии, охватывающие всё здание, или нанесение необратимого ущерба дорогостоящему оборудованию на последующих стадиях.
Проектирование и соответствие стандартам
Дизайн:
Внешний корпус изготовлен из высококачественных листов холоднокатаной стали с точной сваркой по инженерным чертежам и многоступенчатым промышленным процессом нанесения антикоррозионного порошкового покрытия.
эта прочная конструкция гарантирует надёжную защиту всех чувствительных внутренних электрических компонентов от проникновения мелкой пыли, высокой влажности и случайных механических ударов.
внутренний каркас спроектирован с учётом модульности,
оснащён регулируемыми усиленными крепёжными направляющими и специальными каналами для управления кабелями. Такой организованный подход не только предотвращает
усталость проводов в течение многих лет эксплуатации, но и упрощает будущее расширение системы, замену компонентов или выполнение планового технического обслуживания,
обеспечивая адаптацию шкафа к меняющимся потребностям вашего объекта.
Соответствие:
Каждая система распределения электроэнергии изготавливается в строгом соответствии с международными стандартами IEC 61439 и требованиями директивы CE, что гарантирует
полную глобальную совместимость и наивысший уровень эксплуатационной безопасности. Каждое устройство проходит серию тщательных испытаний по системе контроля качества,
включая проверку электрической прочности изоляции, измерение сопротивления изоляции и проверку механических блокировок, чтобы подтвердить его способность выдерживать
номинальные импульсные напряжения без отказа системы. В конструкцию включены высококачественные уплотнительные прокладки длительного срока службы и надёжные эргономичные запирающие механизмы
обеспечивает сохранение защитного класса устройства на протяжении всего длительного срока службы, гарантируя спокойствие при эксплуатации критически важной энергетической инфраструктуры как на внутреннем
так и на требовательных международных рынках.
Основные преимущества
Интеллектуальная многоуровневая защита
Встроенная система защиты обеспечивает круглосуточный мониторинг электрического состояния, защищая от перегрузок, коротких замыканий и утечек тока на землю для обеспечения безопасности
персонала и дорогостоящего оборудования.
Оптимизированное использование пространства и эффективность монтажа
Компактное настенное исполнение позволяет реализовать распределение электроэнергии высокой плотности без использования ценной площади пола, что делает устройство идеальным решением
для модульных мастерских или перегруженных электрощитовых помещений.
Превосходные тепловые и электропроводные характеристики
Благодаря использованию прецизионно спроектированной медной шинной системы класса T2 устройство значительно снижает потери энергии (потери I²R) и обеспечивает идеальную
сбалансированное распределение нагрузки по всем трем фазам.
Бесшовный опыт развертывания
Как интегрированное решение типа «подключи и работай», шкаф устраняет необходимость в подверженной ошибкам сборке на месте, гарантируя, что все внутренние компоненты
идеально согласованы для немедленного и надежного ввода в эксплуатацию.
Параметры
Параметры |
Детали спецификации |
Номинальное рабочее напряжение |
380 В / 415 В / 440 В переменного тока |
Диапазон номинальных токов |
63 А – 630 А (полностью настраиваемо) |
Класс защиты |
IP65 / IP54 (пыле- и влагозащищенный) |
Материал корпуса |
холоднокатаная сталь толщиной 1,5–2,0 мм |
Защита цепей |
Автоматические выключатели высокой отключающей способности (MCB, MCCB), УЗО |
Система шинопровода |
медь марки Т2 чистотой 99,9 % |
Метод установки |
Настенный / поверхностный / напольный монтаж |
Соответствие стандартам |
IEC 61439, CE, CCC, ISO9001 |
Сценарии применения
Промышленное производство и тяжёлая автоматизация
В требовательных промышленных условиях — например, на крупносерийных автомобильных сборочных заводах или на предприятиях химической промышленности — эти шкафы незаменимы для питания автоматизированных производственных линий и мощных электродвигателей. Прочная электромагнитная экранировка и пылезащищённая конструкция защищают чувствительную электронику программируемых логических контроллеров (ПЛК) от помех и взвешенных частиц, характерных для заводских условий, обеспечивая выполнение плановых показателей производства без незапланированных простоев.
Коммерческая недвижимость и институциональная инфраструктура
Крупномасштабные коммерческие здания, включая торговые центры, современные больницы и университетские кампусы, используют эти распределительные устройства для управления сложными системами освещения, климат-контролем (HVAC) и аварийными противопожарными цепями. Способность системы безопасно выдерживать нагрузки при высокой плотности заселения, одновременно обеспечивая локальную защиту отдельных ответвлений, делает её краеугольным камнем современных систем управления зданиями (BMS) и протоколов общественной безопасности.
Водоснабжение и насосные комплексы
Высокий класс защиты от проникновения (IP) делает этот шкаф идеальным решением для крупномасштабных проектов аквапарков, муниципальных систем фильтрации и очистных сооружений. Он надёжно управляет высокими пусковыми токами, требуемыми для промышленных насосов и аэраторов. Даже во влажной, сырой или коррозионно-агрессивной прибрежной среде антикоррозионное покрытие гарантирует неизменность работы электрической логики и обеспечивает стабильное электропитание для жизненно важных объектов коммунального хозяйства.
Современные энергетические системы и интеллектуальные городские сети
По мере перехода городских центров на умные технологии эти шкафы всё чаще интегрируются в интеллектуальные сети уличного освещения и солнечные насосные системы. Они служат критически важными точками перехода для интеграции возобновляемых источников энергии, обеспечивая дистанционный мониторинг и интеллектуальное переключение питания. В быстроразвивающихся регионах они поддерживают жизненно важную инфраструктуру, предлагая стандартизированное и долговечное решение для распределённых энергоресурсов и городского освещения.
