Полный сценарий системы низковольтного распределения электроэнергии для международных коммерческих комплексов

Обзор проекта

Данный проект представляет комплексное сквозное решение по низковольтному распределению электроэнергии для крупного международного коммерческого небоскрёба. Система охватывает всю цепочку электроснабжения — от подключения к основной сети и оптимизации качества электроэнергии до аварийного резервного питания и управления конечными нагрузками на каждом этаже. Решение разработано для высокоплотных коммерческих, офисных и безопасных сред и ориентировано на три ключевых аспекта: частое техническое обслуживание, надежность в чрезвычайных ситуациях и точное распределение.

Архитектура системы: режим совместной работы двух шкафов

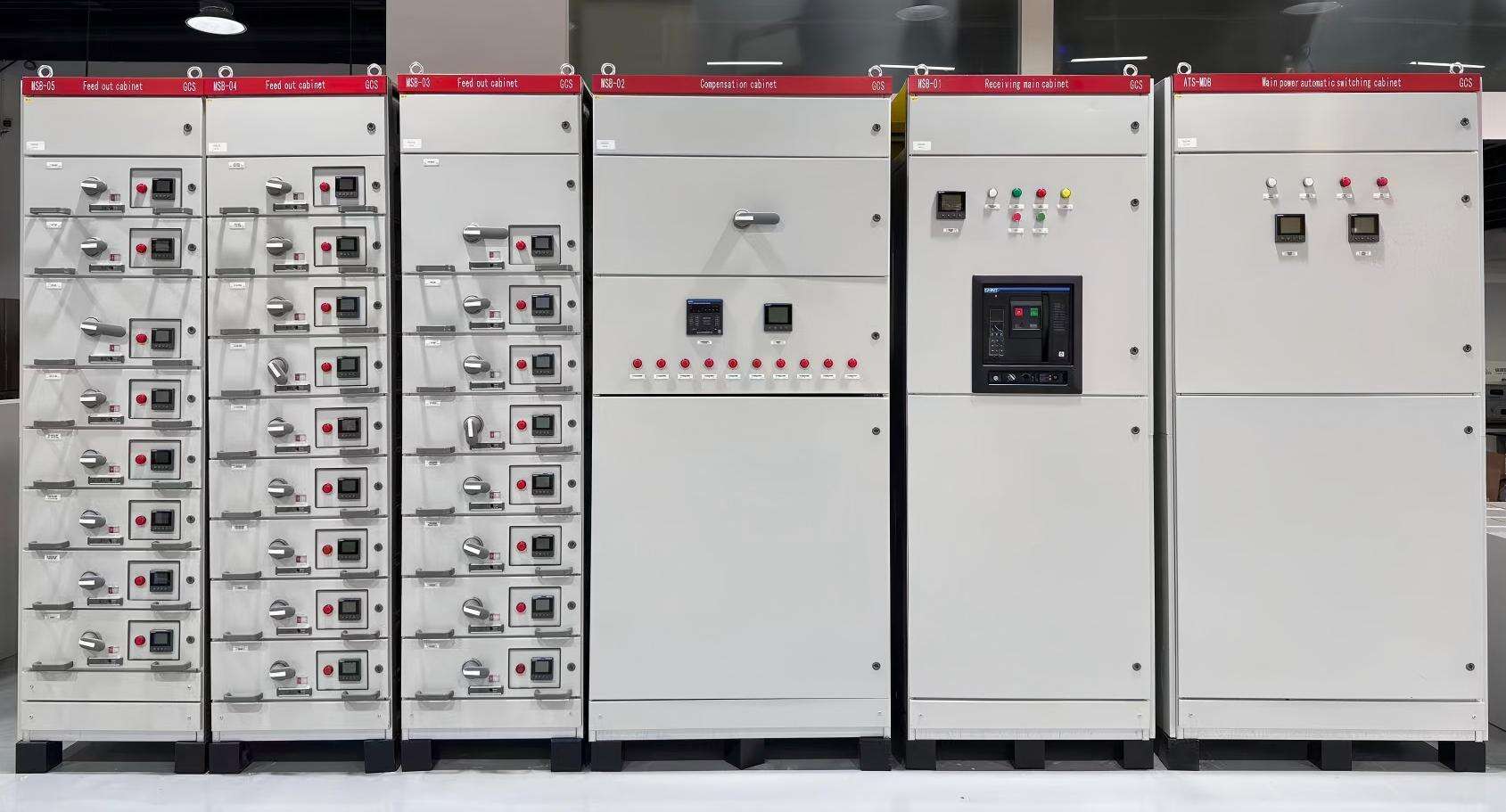

В проекте используется стратегическая комбинация выдвижного комплектного распределительного устройства GCS и стационарных корпусов XL-21 для удовлетворения различных эксплуатационных требований:

1. Центральный узел распределения электроэнергии (серия GCS)

Обладая модульной конструкцией, данная серия идеально подходит для централизованных нагрузок с большим количеством цепей, обеспечивая максимальную гибкость при техническом обслуживании.

Главный вводной шкаф и шкаф АВР (ATS-MDB): Выполняет функцию «главных ворот» здания, интегрируя автоматические переключатели для обеспечения плавного перехода между сетевым и резервным питанием.

Шкаф компенсации реактивной мощности (MSB-02): Оснащен интеллектуальными контроллерами для оптимизации коэффициента мощности, компенсации индуктивных нагрузок (лифты, системы HVAC) и снижения потерь энергии.

Фидерные шкафы (MSB-03/04): Использует независимые выдвижные модули для точного распределения электроэнергии по различным зонам, позволяя проводить техническое обслуживание отдельной цепи без отключения всей системы.

2. Центр управления специализированным оборудованием (серия XL-21)

Обеспечивает высоконадежную фиксированную компоновку для критически важных систем жизнеобеспечения и тяжелых специальных нагрузок.

Система пожарной и охранной сигнализации: Включает распределение питания для помещения пожарного насоса, источника питания пожарной безопасности и охранных систем, обеспечивая бесперебойное электропитание обязательного оборудования безопасности.

Вентиляция и дымоудаление: Включает специальные элементы управления для вентиляторов подпора и двухрежимных (пожарных/нормальных) вентиляционных вентиляторов.

Инженерные системы и резервное питание: Специальные распределительные щиты для помещений генераторов и связи, обеспечивающие стабильную работу инфраструктуры здания.

3. Терминальная распределительная сеть (поэтажная)

Система распространяется до конечной точки потребления через комплексную сеть терминальных устройств:

Распределение освещения по этажам: Обеспечивает питание общего освещения в общественных зонах и на отдельных этажах.

Щиты освещения для отдельных помещений: Обеспечивает точное распределение электроэнергии и учет потребления для отдельных коммерческих арендаторов или офисных блоков.

Технические преимущества

Полная интеграция: «Комплексное решение», охватывающее всё — от входящих линий и компенсации до конечных нагрузок на клеммах.

Многоуровневая аварийная защита: Продвинутые конфигурации АВР обеспечивают бесперебойное питание основных цепей пожарной безопасности, лифтов и систем связи в чрезвычайных ситуациях.

Конструкция, удобная для обслуживания: Модульная структура GCS позволяет быстро заменять компоненты, а XL-21 обеспечивает компактность и надёжность при размещении специализированной автоматики.

Соответствие международным стандартам: Все системы используют высококачественные компоненты CHINT и соответствуют международным электротехническим стандартам IEC/UL, что позволяет пройти самые строгие требования зарубежных проверок.

Ваш партнёр в области глобального распределения электроэнергии

Мы предлагаем не просто оборудование — мы поставляем инженерные системы. От персонализированной настройки цепей до сложной логики управления пожарной сигнализацией — мы обеспечиваем комплексную поставку для международных инженерных проектов.
