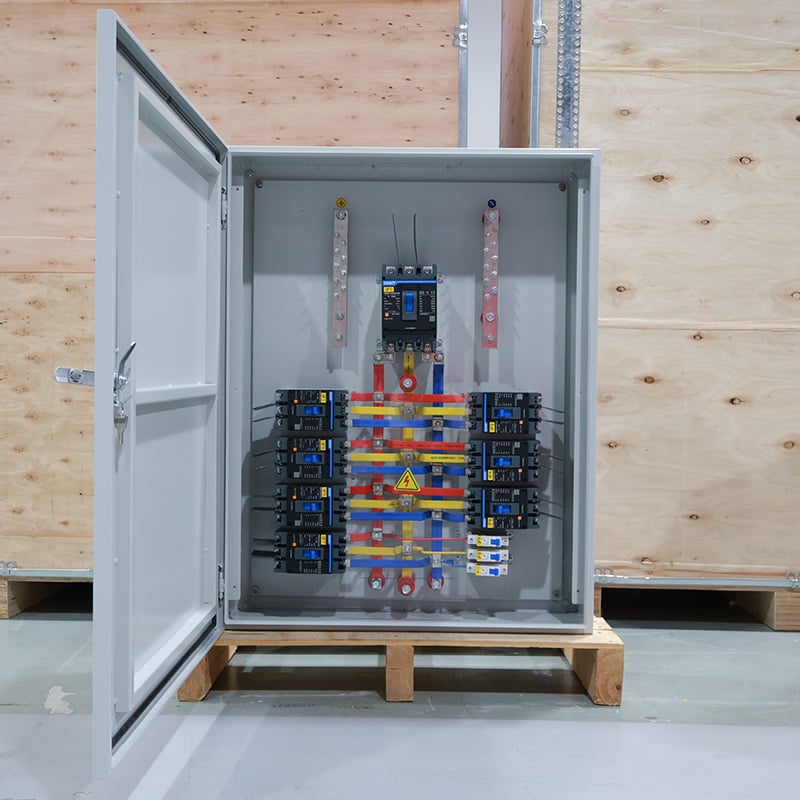

Обзор
Наш многоконтурный распределительный шкаф тщательно спроектирован и изготовлен для централизованного управления электроэнергией, что значительно снижает захламленность и установка
сложность. Объединяя несколько входящих и исходящих линий в единую, легко доступную конструкцию, он оптимизирует использование пространства для руководителей объектов.
внутреннее пространство продуманно разделено для эффективного отвода тепла и упорядоченной прокладки кабелей, обеспечивая стабильность и удобный доступ ко всем
c проводникам. Данное устройство рассчитано на ежедневные высокие нагрузки и оснащено высококачественными медными компонентами, устойчивыми к коррозии и гарантирующими стабильную электропроводность.
этот шкаф может использоваться как при запуске нового объекта, так и в качестве важного модернизационного решения для устаревших систем.
шкаф обеспечивает базовую надежность, необходимую для предотвращения простоев и защиты чувствительной инфраструктуры от типичных проблем
современных электрических сетей с высоким спросом.
Основные компоненты и функции

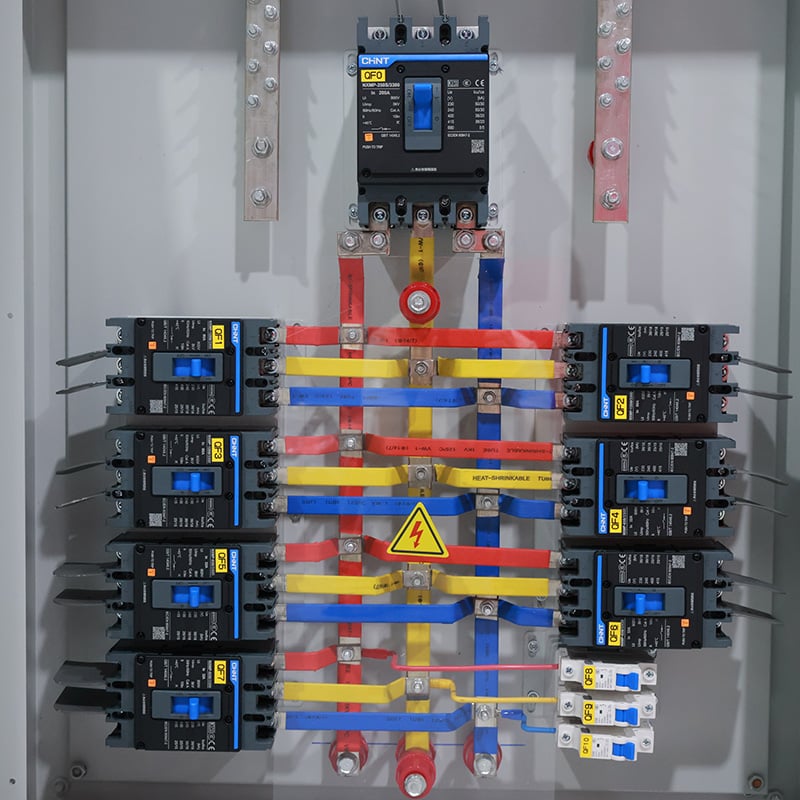

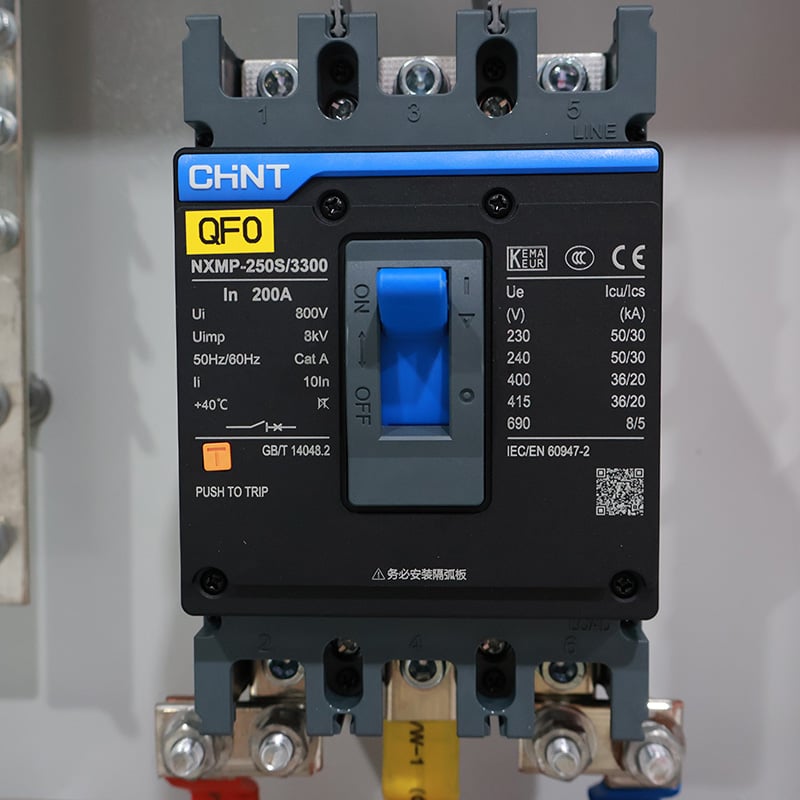

Архитектура этого специализированного электрораспределительного шкафа на 200 А сосредоточена вокруг главного автоматического выключателя высокой мощности, который обеспечивает основной

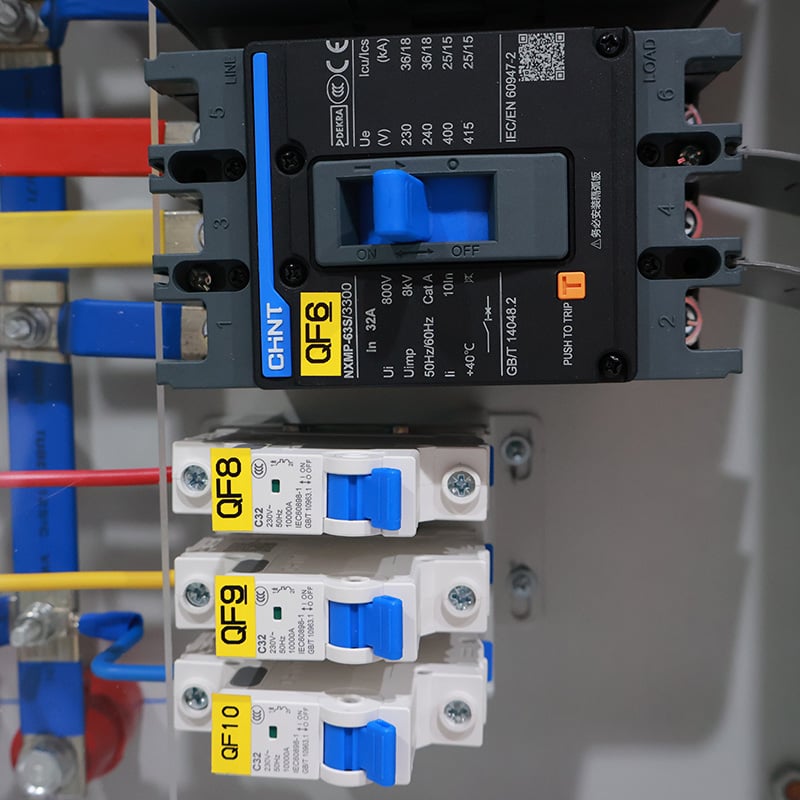

уровень защиты от опасных перегрузок по току. Под ним расположена серия специализированных вторичных автоматических выключателей, обеспечивающих детальный

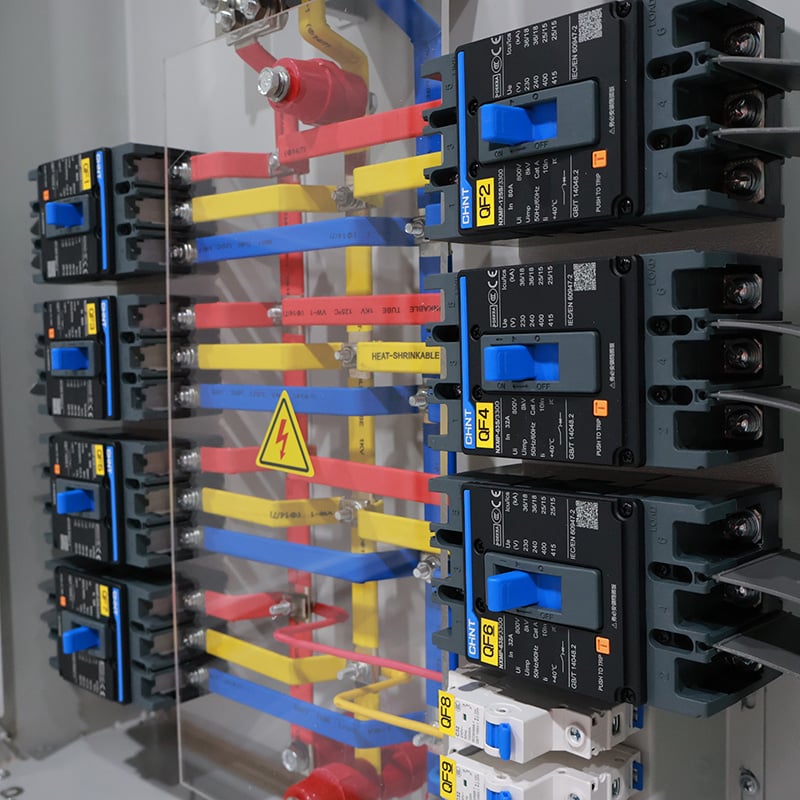

контроль над отдельными зонами электропитания в здании. Внутренняя сборка шин, оснащенная четкими цветовыми индикаторами фаз, гарантирует, что
электроэнергия передается безопасно и эффективно ко всем последующим ответвленным цепям. Прочная крепежная арматура фиксирует каждый компонент на месте,
а пружинные зажимы обеспечивают надежное и проводящее соединение всех электрических контактов в течение многих лет непрерывной эксплуатации.
Интегрированные светодиодные индикаторы состояния на передней двери обеспечивают операторам мгновенную, в реальном времени диагностическую информацию, позволяя быстро определять состояние нагрузки
состояний. Такой интеллектуальный дизайн обеспечивает сложный баланс между высокой мощностью и точной защитой, необходимой для поддержания
абсолютной целостности всей электросети вашего объекта.
Проектирование и соответствие стандартам
Дизайн:
Этот трёхфазный силовой шкаф выполнен по модульной концепции, что обеспечивает гибкую интеграцию в различные промышленные компоновки. Корпус из стали повышенной толщины покрыт специальным промышленным защитным покрытием, обеспечивающим превосходную стойкость к окислению, влажности и физическим воздействиям окружающей среды.
стальным корпусом повышенной толщины покрыт специальным промышленным защитным покрытием, обеспечивающим превосходную стойкость к окислению, влажности и физическим воздействиям окружающей среды.
точечно пробитые каналы вентиляции расположены стратегически для обеспечения постоянного теплового воздушного потока, эффективно предотвращая перегрев вокруг компонентов высоковольтных коммутационных устройств. Кроме того, замок с ключом и повышенной степенью защиты гарантирует предотвращение несанкционированного доступа.
точечно пробитые каналы вентиляции расположены стратегически для обеспечения постоянного теплового воздушного потока, эффективно предотвращая перегрев вокруг компонентов высоковольтных коммутационных устройств. Кроме того, замок с ключом и повышенной степенью защиты гарантирует предотвращение несанкционированного доступа.
обеспечение бесперебойной работоспособности в любое время. Такой акцент на структурной устойчивости гарантирует, что корпус выступает в роли усиленного защитного щита, защищающего чувствительные
внутренние электрические цепи от внешних механических нагрузок, случайных ударов или попадания загрязняющих веществ, создавая чистую зону высокой производительности для
критически важного коммутационного оборудования для управления мощностью.
Соответствие:
Безопасность является основополагающим принципом нашего производственного процесса. Данное устройство полностью соответствует всем основным международным электротехническим стандартам,
включая стандарты IEC и GB, что гарантирует превышение строгих требований к электрической прочности изоляции, импульсному напряжению и экстремальной термостойкости.
каждый корпус проходит тщательные заводские испытания, включая точную проверку сопротивления изоляции и комплексное моделирование нагрузок,
для подтверждения долгосрочной стабильности до отправки заказчику. Строгое соблюдение этих глобальных нормативных требований обеспечивает совместимость нашей продукции
бесшовно в международные проекты, обеспечивая полную уверенность подрядчиков, управляющих объектами и инспекторов по технике безопасности. Эта приверженность
протоколу гарантирует, что установка полностью соответствует местным строительным нормам, требованиям пожарной безопасности и более широким нормам электробезопасности
по всему миру, значительно снижая риски реализации проекта.
Основные преимущества
Оптимизация пространства
Являясь специализированным коммерческим распределительным электрическим шкафом, его компактная, но универсальная конструкция максимально эффективно использует ограниченную площадь помещений для инженерных систем без
жертвуя потери внутренней мощности.
Высокий уровень эксплуатационной безопасности
Внутренняя компоновка обеспечивает абсолютное физическое разделение между высоковольтными шинами и чувствительными низковольтными цепями управления, резко
снижая риск случайного контакта во время плановых технических осмотров и обслуживания.
Превосходная прочность
Применение усиленных крепёжных элементов и высокопроводящих медных материалов увеличивает срок службы устройства даже при работе
на максимальной мощности в суровых промышленных условиях.
Легкость интеграции
Разработанный для быстрого развертывания, шкаф имеет универсальные точки входа кабеля и предварительно пробитые отверстия для установки, что позволяет быстро, эффективно
установка, которая минимизирует затраты на рабочую силу при вводе в эксплуатацию крупномасштабных объектов. Выбирая это решение, предприятия получают выгоду от
будущее-устойчивые инвестиции, которые значительно снижают долгосрочные затраты на техническое обслуживание и операционные накладные расходы. Его конструкция упрощает устранение неполадок,
обеспечение того, чтобы любые необходимые ремонты или будущие обновления системы проводились с минимальными нарушениями в общем рабочем процессе бизнеса, в конечном итоге
повышение производительности за счет исключительно надежного и эффективного управления энергией и последовательного и стабильного распределения.
Параметр
Характеристика |
Характеристики |
Номинальный ток |
200А |
Фазы |
3-фазный |
Изоляционное напряжение |
800V |
Согласие |
IEC/EN 60947-2 |
Материал корпуса |
Сталь, покрытая порошком |
Тип крепления |
Модульные конструкции для стен и полов |
Сценарии применения
Промышленное производство
Эта панель распределения мощности 200А имеет основополагающее значение для питания высокомоторных машин, тяжелых роботизированных сборочных линий и автоматизированных
конвейерные системы, где для достижения целей производства строго требуется стабильная, бесперебойная электроэнергия. Его способность обрабатывать постоянную высокую нагрузку
спрос обеспечивает эффективность производственных циклов и исключает технические задержки, связанные с подачей электроэнергии.
Коммерческая инфраструктура
В крупных офисных комплексах или торговых центрах это устройство служит основным «спинным хребтом» для систем отопления, вентиляции и кондиционирования воздуха (HVAC), сложных осветительных систем и лифтов
p электропитания и гарантирует бесперебойную работу всех основных инженерных систем здания в периоды пиковой нагрузки. Оно поддерживает комфортную и безопасную
рабочую среду для всех occupants.
Дата-центры
Будучи надёжным настенным распределительным щитом в серверных помещениях, оно управляет подачей электроэнергии к критически важному сетевому оборудованию, стойкам и
системам охлаждения, эффективно защищая целостность данных от вредных колебаний напряжения. Точное управление обеспечивает защиту чувствительной электроники
от типичных скачков напряжения.
Объекты возобновляемой энергетики
Эти устройства выступают в качестве комплектного распределительного щита для управления энерговыдачей крупномасштабных солнечных или ветровых электростанций, эффективно регулируя
энергия до её передачи в локальную сеть или системы накопления энергии объекта. Такая универсальность делает её ключевым элементом устойчивых проектов,
обеспечивая необходимый контроль для балансировки распределённых источников энергии и гарантируя, что переход на «зелёную» энергию будет одновременно безопасным и чрезвычайно
надежный.
