개요
현대 재생 에너지 인프라의 핵심 요소로서, 태양광 AC 전원 캐비닛은 다중 출처 에너지 입력을 관리하기 위한 중앙 집중식 플랫폼을 제공합니다.
이 중형급 시스템은 산업 환경의 엄격한 요구 조건을 견딜 수 있도록 특별히 설계되었으며,
고용량 전력 흐름을 위한 안정적인 인터페이스를 제공합니다. 간소화된 내부 배치는 발열을 최소화하면서 전기 전도성을 극대화합니다.
단순한 연결 기능을 넘어서, 이 캐비닛은 주로 하류 장비를 전기 서지 및 고장으로부터 보호하는 안전 중심 허브 역할을 수행합니다.
지상 설치형 태양광 발전소에서부터 대규모 옥상 설치까지 어디서든 적용 가능하며, 이 장치는 시스템 전체 운영 수명 동안 지속적인 에너지 생산을 뒷받침하는 데 필요한 신뢰성을 제공합니다.
이는 효과적으로 유지보수 부담을 줄이고
및 전체 에너지 수율을 향상시키며 분배 효율 저하를 방지함으로써 달성됩니다.
핵심 구성 요소 및 기능

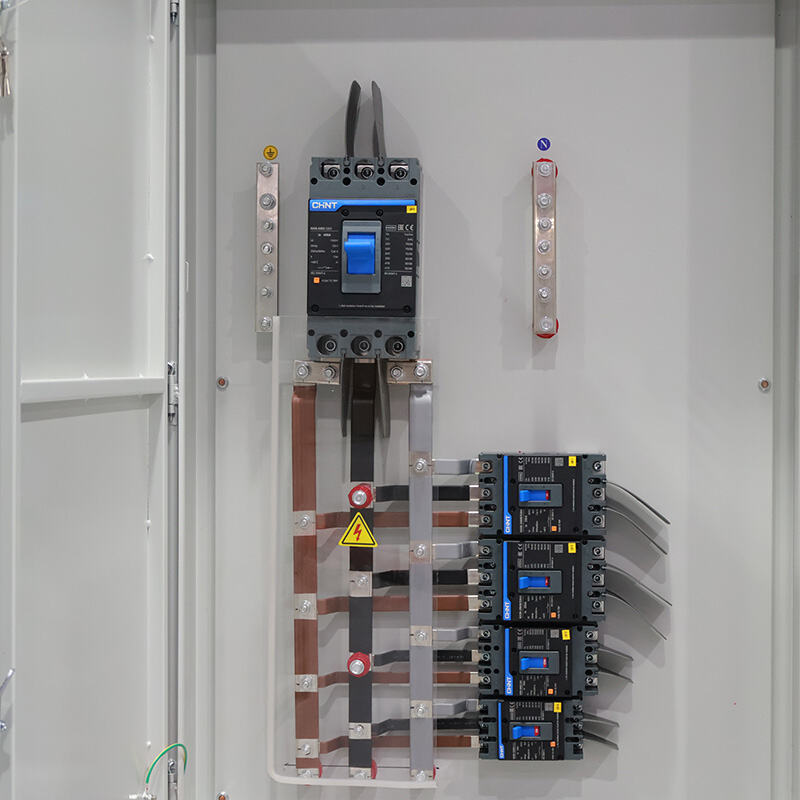

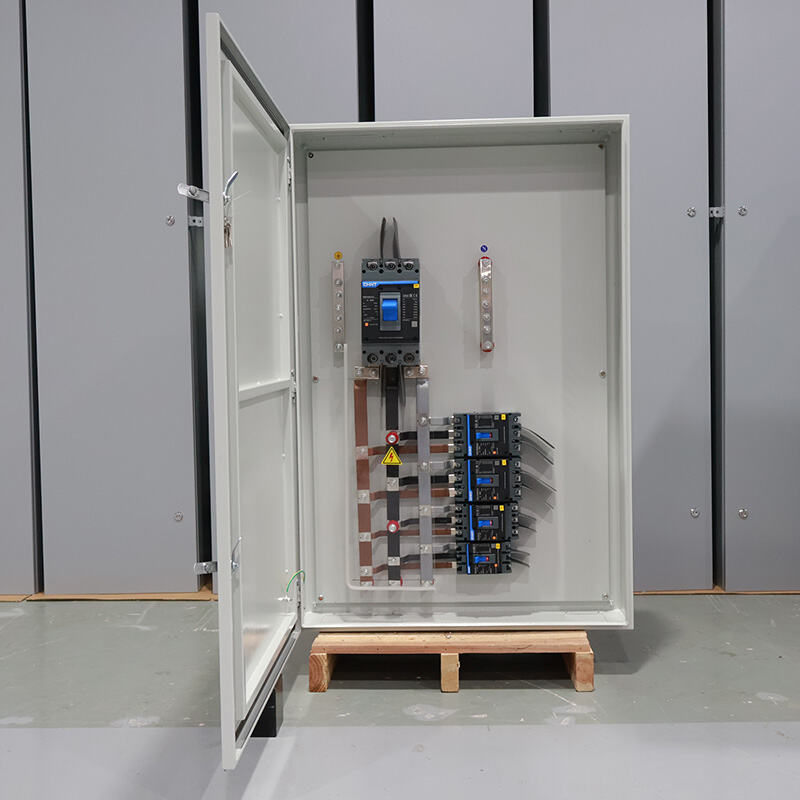

런하이(Runhai)에서 제조한 이 맞춤형 PV 결합 패널의 건축적 완전성은 고품질 내부 구성에 있습니다. 시스템의 핵심은
정밀 가공된 구리 버스바 네트워크로, 최소한의 저항으로 400A 전류를 분배하도록 설계되었습니다. 이 하드웨어는

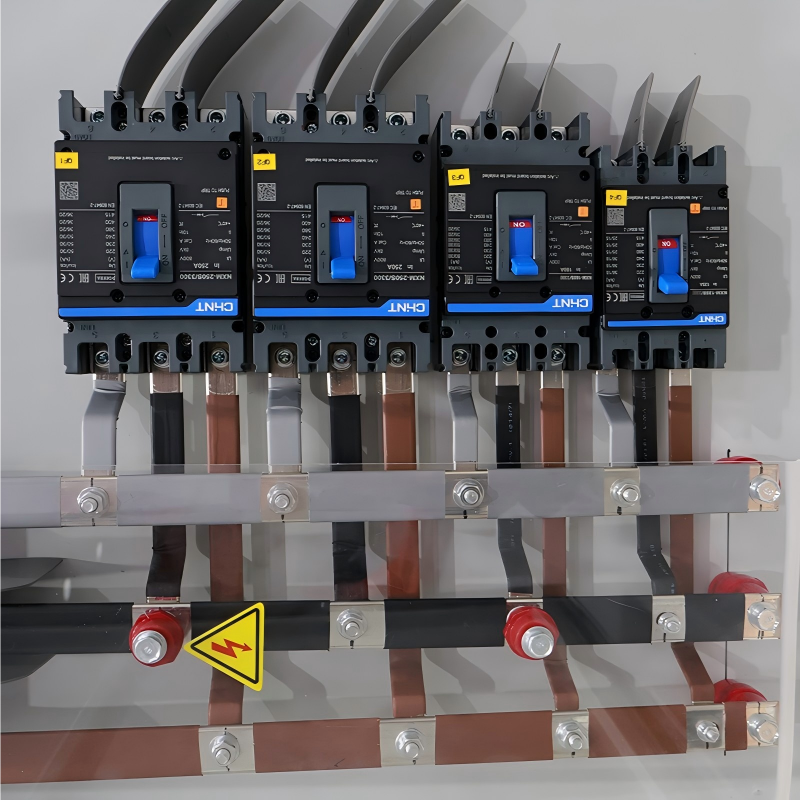

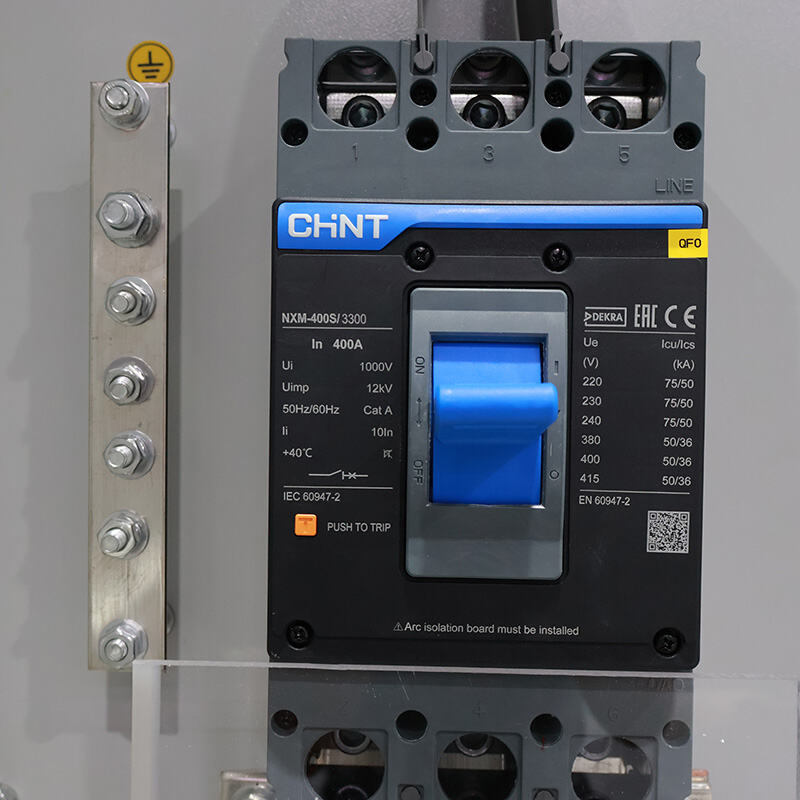

고성능 몰드 케이스 회로 차단기(MCCB)와 함께 사용되며, 이는 과부하에 대한 다단계 보호 기능을 제공합니다. 및
단락 회로. 캐비닛은 모듈식 내부 섀시를 특징으로 하여 유연한 분기 구성이 가능하며, 다양한 부하 요구 사양을 안전성을 훼손하지 않고 수용할 수 있습니다. 각 연결 지점은 아크 플래시를 방지하기 위해 정밀하게 토크 테스트를 실시하고 절연 처리되어 있습니다.
각 연결 지점은 아크 플래시를 방지하기 위해 정밀하게 토크 테스트를 실시하고 절연 처리되어 있습니다.
또한 투명한 보호 쉴드를 포함함으로써 버스바 상태를 육안으로 점검할 수 있습니다. 유지하면서
접촉 안전 환경입니다. 이러한 기능들은 전력 변동을 지능적으로 관리할 수 있도록 시스템을 종합적으로 보장하며, 강화된
장벽 가 다양한 환경 조건 및 최대 부하 상황에서도 전체 전기 네트워크의 무결성을 유지합니다.
설계 및 규정 준수
디자인:

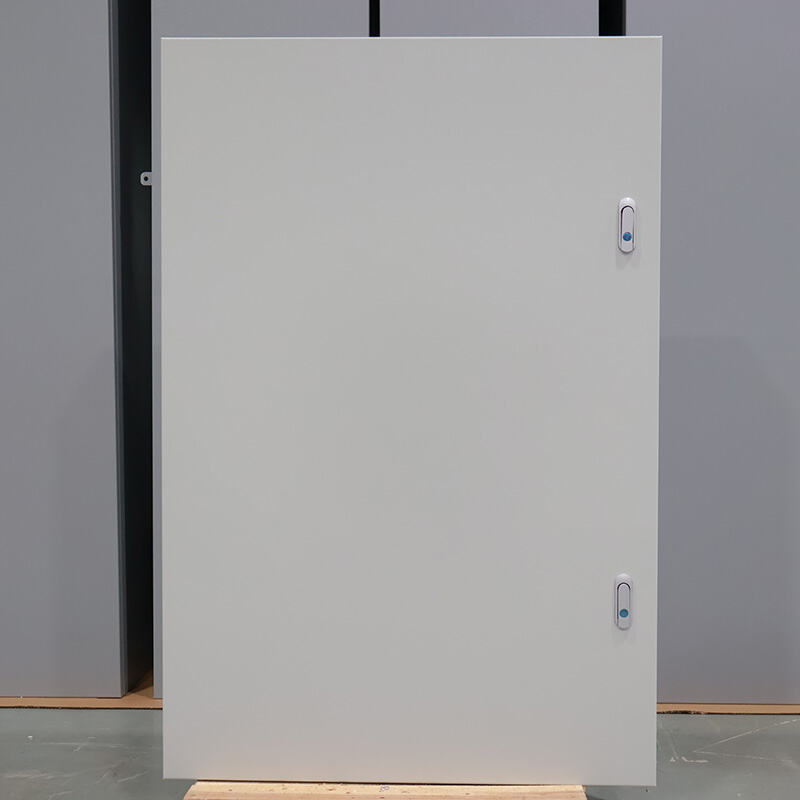

설계 우수성은 고급 냉간 압연 강판을 사용하고 부식 방지 처리를 위한
분체 도장이 적용된 태양광 MCCB 분전함에서 명확히 드러납니다. 이는 습한 해안 지역부터 건조한 내륙 지역에 이르기까지 다양한 기후 조건에서도 장기적인 내구성을 보장하며, 환기 시스템은
전략적으로 자연 대류를 촉진하도록 최적화되어 최대 발전 시간대에 열 축적을 방지합니다. 모든 내부 배치는
엄격한 전기 안전 간격 및 크리피지 거리 기준을 준수하여 작동 안전성을 확보합니다.
준수:
규격 준수는 공학 설계 과정에서 절대적으로 필수적인 요소이며, 3상 PV 결합함(Combiner box)은 엄격한 국제 표준을 준수합니다.
IEC 61439 및 CE 인증을 포함합니다. 이를 통해 장비가 절연 저항, 유전 강도,
단락 내성 용량 등 전 세계적으로 인정된 기준을 충족함을 보장합니다. 외함은 일반적으로 IP54 이상의 등급을 갖추어 먼지 유입과
물 튀김으로부터 충분한 보호를 제공하므로, 엄격한 실외 환경 또는 산업용 실내 환경에서도 신뢰성 높은 선택이 됩니다.
주요 장점
우수한 전력 관리
400A 태양광 AC 결합 패널은 여러 개의 입력을 단일 고용량 출력으로 통합함으로써 에너지 분배를 최적화하여,
현장의 전기 인프라 내 케이블 복잡성을 크게 줄이고, 고장 가능 지점을 최소화합니다.
향상된 안전 프로토콜
산업용 등급의 보호 요소가 장착된 이 장치는 통합 아크 격리 보드와 견고한
접지 시스템을 통해 전기적 위험을 방지함으로써 연결된 장비뿐 아니라 현장 기술 인력에 대한 추가적인 안전 보장을 제공합니다.
신속한 배치
"플러그 앤 플레이" 방식으로 설계된 이 장치는 사전 구성된 내부 부품을 통해 현장 설치 시간을 단축시켜
즉각적인 현장 통합이 가능하므로 인건비를 절감하고 대규모 재생에너지 프로젝트의 시운전 과정을 가속화합니다.
장기 내구성
고전도성 버스바와 내후성 소재를 사용함으로써, 이 시스템은 수십 년에 걸쳐 일관된 성능을 보장하며,
이는 총 소유 비용(TCO) 감소 및 프로젝트 기간 동안의 긴급 수리 빈도 감소로 이어져 높은 투자 수익률(ROI)을 확보합니다.
파라미터
파라미터 |
사양 |
정격 전류 |
400A |
정량 전압 |
AC 380V/400V/415V |
상수 |
3상 4선식 / 5선식 |
주회로 차단기 유형 |
성형 케이스 서킷 브레이커 (MCCB) |
보호 등급 |
IP54 (IP65로 맞춤 설정 가능) |
재료 |
냉간 압연 강판 / 분체 도장 처리 |
응용 시나리오
산업용 전력 허브
상업용 태양광 AC 배전 반송반은 다양한 분야에서 다용도로 활용되는 자산으로, 특히 대규모 옥상 태양광 발전 시스템을 운영하는 제조 시설의 주요 에너지 허브로서 산업 분야에서 두각을 나타냅니다.
이러한 공장은 안정적인 대량 전력을 필요로 하며
기계를 가동하기 위한 전력 공급을 가능하게 하며, 캐비닛은 태양광 발전으로 생성된 전기를 공장의 주 전력망에 안전하게 연계하여 피크 생산 시간대에 전력 수요를 효율적으로 조절합니다.
피크 생산 시간대에 부하를 효율적으로 조절합니다.
공용 시설용 소배전
공용 시설 분야에서 태양광 저압 스위치기어 캐비닛은 중소규모 태양광 발전소 및 공동체 태양광 프로젝트에 필수적인 장비입니다. 이 장비는 여러 개의 스트링 인버터로부터 전력을 집약한 후 주변압기로 송전하는 핵심적인
소배전 지점으로 기능합니다. 견고한 설계로 인해 전력망 안정성과 에너지 판매가 필수적인 혹독한 환경에서도
지속적이고 신뢰성 높은 성능을 제공할 수 있습니다.
상업용 인프라
더 나아가 이 기술은 데이터센터 및 대형 쇼핑몰과 같은 고부하 상업용 인프라에도 적용됩니다. 이러한 시설에서는 일반적으로 태양광 전력이
하이브리드 주 전력망 전력을 보완하는 에너지 시스템을 도입하며, 배전 장치는 이 전환 과정을 원활하게 관리하여 민감한
서버 및 냉각 시스템을 전기 잡음 또는 전압 변동으로부터 보호합니다.
녹색 에너지 모빌리티
또한 태양광 에너지를 수확하여 고속 충전 스테이션을 구동하는 EV 충전 허브에서도 점차 더 많이 사용되고 있으며, 이는 현대적인 "친환경" 도시 경관 내에서의 적응력을 보여줍니다.
런하이(Runhai)에서 제조한 이러한 다중 분야에 걸친 유연성은 해당 장비가 모든 지속 가능한 에너지 프로젝트를 위한 미래 지향적 투자임을 입증합니다.
