概要
この高性能の完全セット電源制御キャビネットは、現代施設内の複雑な空気流および熱分布アーキテクチャを、高度に集中・知能化された方法で管理するものです。
これは、二次機器間の運用負荷をバランスさせるための重要な通信および自動化ハブとして機能します。
大規模な公共施設開発プロジェクト、商業用高層ビル、および産業用冷却環境において、極めて重要です。
自動化ロジックコントローラを組み込むことで、このシステムは機械的摩耗を均一化し、予期せぬシステム停止を防止するために、交互運用スケジュールを効果的に管理します。
このシステムは、状況に応じて動的に応答します。
リアルタイムの周囲温度変化に対応し、空気流の需要と事前に設定された電力負荷プロファイルをバランスよく調整することで、施設の構造的損傷から保護します。
グリッドの不安定性です。最終的に、このシステムは基本的で手動式の空気分配構成を、高度に適応可能なネットワークへと変革し、長期的な運用レジリエンスを確保します。
また、カーボンフットプリントの大幅な削減と、施設全体のインフラストラクチャーにおける優れたエネルギー節約を実現します。
基本 構成 部 と 特徴

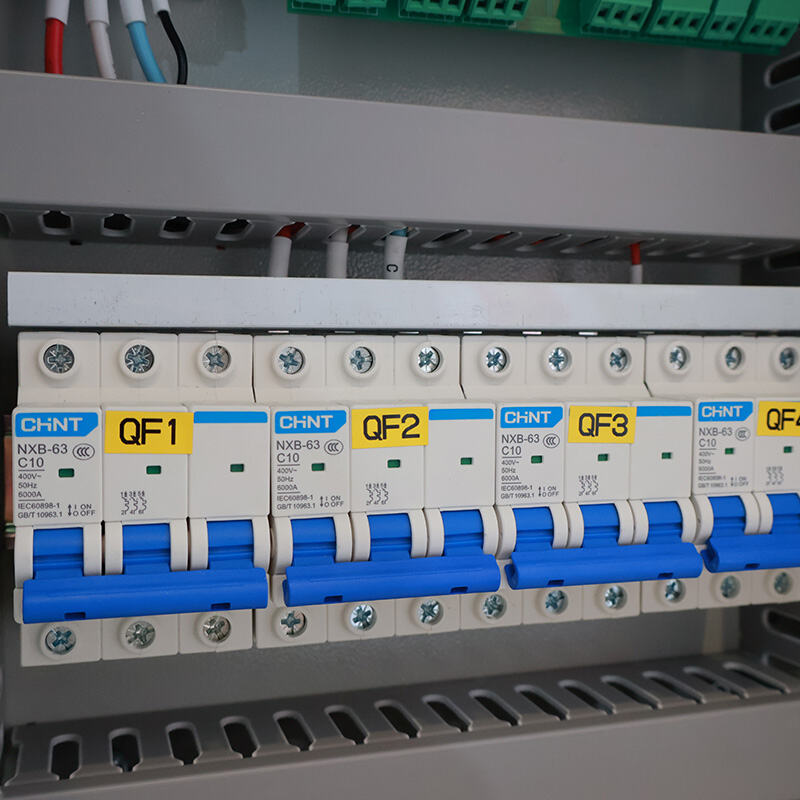

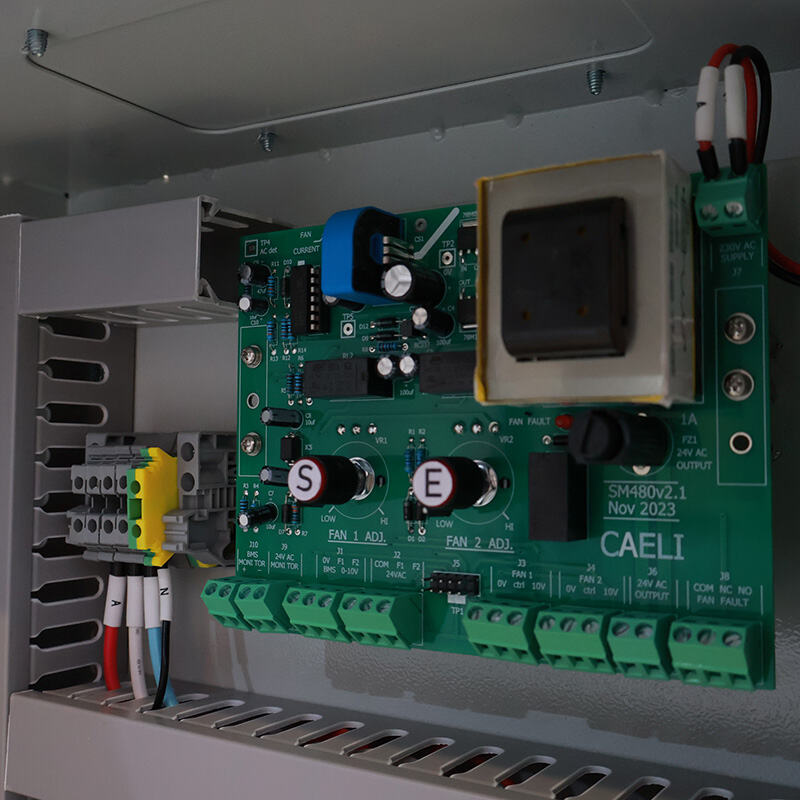

この堅牢な低電圧配電盤には、高精度の小型断路器およびインテリジェントなデュアルチャンネルマイクロプロセッサ制御基板が統合されており、接続機器への複雑な電力配分を専門的に制御します。
内部の技術レイアウトには、現場エンジニアが独立した動作速度制限のキャリブレーションや、交互動作サイクル期間の調整を行えるよう設計された専用の調整用ポテンショメーターが配置されています。
特殊な調整用ポテンショメーターが配置されています。
また、モーターの初期起動しきい値を、最大限の精度でバランスよく制御します。専用の信号端子台により、中央集約型の
ビルオートメーション監視システムへ直接接続が可能となり、即時の状態表示、遠隔によるオーバーライド機能、および診断用の故障追跡データを提供します。
頑丈な内部配線ダクトにより、低電圧制御ケーブルと主電源ラインが完全に分離され、クロストークや
電磁干渉を確実に防止し、産業現場におけるピーク運用時でもデータの完全性を保ちます。さらに、特殊設計のトランスフォーマー装置により、
極めて安定した動作電圧レベルが維持され、外部からの予期せぬ電圧サージによる高感度マイクロプロセッサ部品の損傷を防ぎます。頑丈な
銅製端子台は、重要な接続部での発熱を最小限に抑え、堅牢なアース線機構により、現場での技術点検、緊急停止操作、および定期的な診断評価時に最適な作業者安全を確保します。
現地での技術検査、緊急停止、および日常的な診断評価における安全性。
設計と適合性
デザイン：

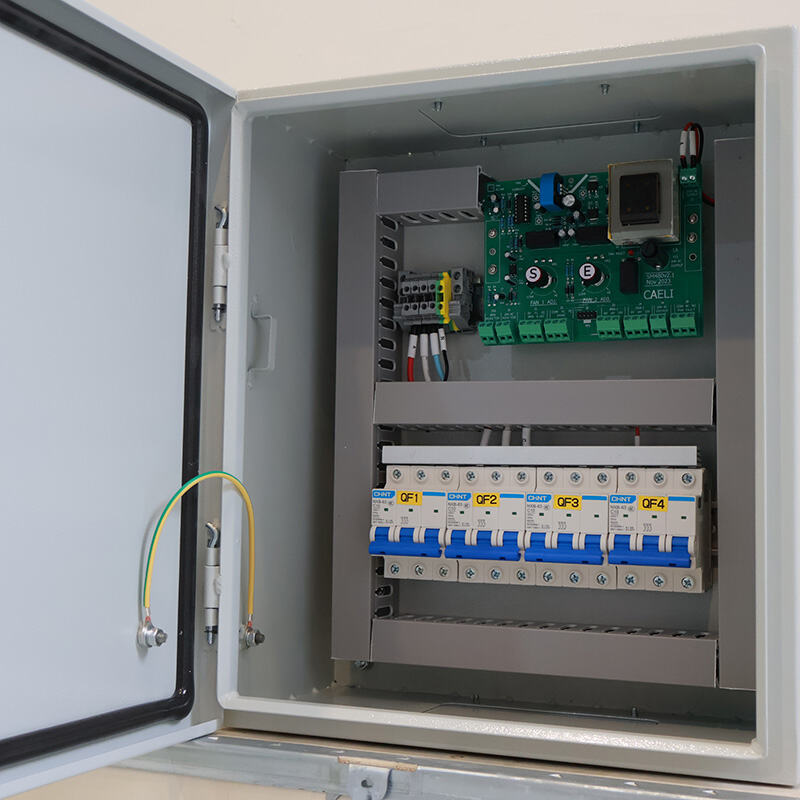

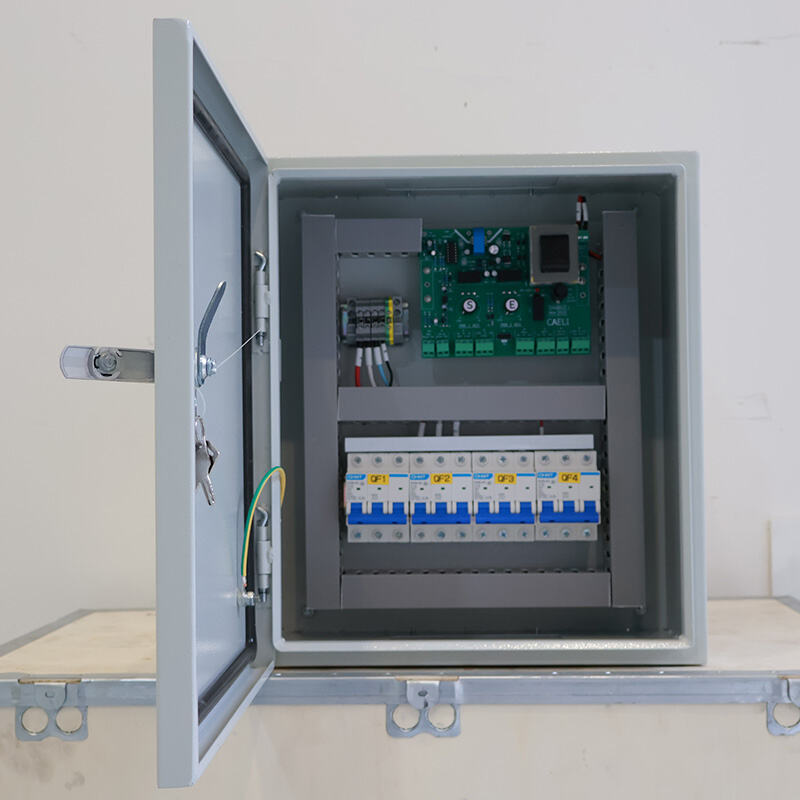

この専用HVAC換気用電源制御キャビネットは、頑丈な鋼板製外装に収められた省スペース設計の縦型レイアウトを特徴としています。
物理的な構成は、電気設備室など狭い空間における限られた設置面積を最大限に活用できるよう、細部まで最適化されています。また、現場での保守作業を容易にするため、正面ドアのヒンジ機構が非常に使いやすく設計されています。
連続したゴム製シール材が内側ドアの周囲全体を隙間なく覆っており、微細な粉塵や湿気の侵入、および変動する現場環境下における周囲からの結露から機器を確実かつ気密性の高い状態で保護します。
連続したゴム製シール材が内側ドアの周囲全体を隙間なく覆っており、微細な粉塵や湿気の侵入、および変動する現場環境下における周囲からの結露から機器を確実かつ気密性の高い状態で保護します。
連続したゴム製シール材が内側ドアの周囲全体を隙間なく覆っており、微細な粉塵や湿気の侵入、および変動する現場環境下における周囲からの結露から機器を確実かつ気密性の高い状態で保護します。
準拠性
本産業用システムは、厳格な国際規制要件を満たすよう設計されており、完全に認証済みの端子台および高品質な内部電源保護部品を採用することで、装置全体の安全性を確保しています。
すべての内部スイッチング機構、サーマルオーバーロード保護装置、および回路遮断器は、
s 厳格な国際電気安全プロトコルに準拠し、過酷な産業負荷下でも信頼性の高い故障遮断性能を保証します。構造用エンクロージャー
は、包括的な防食処理として産業用粉末塗装を施されており、意図しない化学薬品への暴露、局所的な衝撃、および厳しい機械的環境下で世界中で発生する急激な温度変化に対しても極めて耐性があります。
衝撃、および厳しい機械的環境下で世界中で発生する急激な温度変化に対しても極めて耐性があります。
重要な利点
運用時のエネルギー効率向上
この高度に適応可能な換気システム用電源制御ボックスは、稼働中の機器の需要に応じて内部電力配分を動的に調整することで、熱エネルギー損失を最小限に抑えます。
このスマートな電力配分により、接続されたモーター駆動機器全体の摩耗・劣化が大幅に低減され、
機器の実用寿命が延長され、通常の業務サイクルにおける電力網からの消費電力量も削減されます。
インテリジェント自動負荷分散
統合された自動化ファームウェアが、接続された機械の稼働負荷を体系的にローテーション（循環）させることで、局所的な部品の過負荷を完全に防止します。
疲労、システムの過熱、およびモーターの早期焼損。この交互動作シーケンスにより、個別の電動スターターにかかる機械的ストレスが最小限に抑えられます
また、長期間にわたる運用において、施設の予期せぬ保守費用を大幅に削減します。
多段階電気回路保護
過電流、短絡、相欠損、低電圧絶縁を包括的に備えたこのパネルは、入力側の異常を迅速に遮断し、広範な電力網障害を防止します。
この高精度なトリップ機能により、重要な供給ラインの障害発生時に周辺ハードウェアへの二次被害を最小限に抑え、
システムの整合性を維持します。
現場での統合および試験の合理化
事前に設計された内部配線構成と明確な端子ラベル配置により、技術的な設置チームが現場でのシームレスな統合を実現できます。
論理的な配置は、将来的な診断点検を容易にし、全体の据付工事期間を大幅に短縮するとともに、配線ミスを完全に排除します。
施設エンジニアリングにおける作業員の生産性を最適化します。
仕様
制御ロジック |
デュアルチャネル式交流・インターロック方式 |
メインプロセッサ |
CAELI SM480v2.1 スマート制御基板 |
断路器 |
統合型高品質CHNT部品 |
保護等級 |
IP54防塵・防水筐体 |
BMS連携機能 |
CHINT製MCCB ドライコンタクト信号インターフェース対応 |
適用シーン
商業施設向け空気管理
この柔軟なカスタム制御用分電盤は、大規模ショッピングモールにおいて、重要な気候制御および換気管理を提供します。
高層オフィスビル、物流用配送倉庫、およびモダンなリゾート施設向けです。複雑な給気・排気ファンループを安全かつ確実に制御し、
室内空気質を最適なレベルで維持し、滞留空気の発生を防止するとともに、ピーク時の入居時間帯における全体的なエネルギー消費を効率化します。
産業用排気および環境冷却
重工業製造工場、化学処理エリア、金属製錬所、自動車組立作業場などにおいて、本システムは高度に専門化された形で
有害なプロセスガスの排出を管理し、清浄で温度調整された外気を導入します。この二重ループ方式の統合により、有毒蒸気の蓄積を効果的に防止し、高い周辺熱負荷を制御するとともに、現場作業員および感度の高い産業用電子機器を保護するための工場内作業環境を安定化させます。
公共交通および都市インフラ
公共交通および都市インフラ
本システムは、地下鉄駅、地下歩行者トンネル、大規模空港ターミナル、高速道路料金所などにおいても、効果的に機能します。
また、連続的かつ途切れることのない空気交換が極めて重要な船舶の機関室でも使用されます。頑丈な外装は、長寿命にわたって、継続的な重機振動、多量の粉塵付着、および環境湿度の大幅な変動といった過酷な条件下でも信頼性の高い性能を確保します。
継続的な重機振動、大量の粉塵の堆積、および長寿命にわたる環境湿度の著しい変動にも耐える、頑丈な物理的外装を備えています。
データセンターおよび重要実験室
商用電気制御ボックスは、サーバーファーム、医薬品実験室、
クリーンルーム製造施設、および病院の隔離室において、高精度な環境制御と環境セキュリティを提供します。空気中の汚染リスクを確実に排除するために、一定の圧力差を維持し、
重要な顕熱負荷を管理し、過熱による破壊的故障やデータ中断から、極めて熱に敏感なデジタルインフラストラクチャを守ります。
