概要
標準的なGGD交流低圧開閉装置として機能し、この機器は
低圧電力網において卓越した電力制御性能を発揮します。頑丈な据置型フレーム内に収容され、380Vの主配電盤として設計されており、
多様な複雑な分岐回路や高負荷へ、電気エネルギーを円滑に受電・分配します。その構造は先進的なモジュール方式を採用しており、既存の工場設備への
シームレスな統合が可能です。操作者は、見やすい計器類、整理された配線レイアウト、優れた放熱性能といった利点を享受できます。
伝統的な筐体の堅牢性と、スマートな回路保護機能を融合させることで、
本装置はダウンタイムを最小限に抑え、大規模製造工場、送配電用変電所、商業施設、および過酷な産業環境下で稼働する自治体施設など、世界中の各種インフラプロジェクトにおいて、
途切れることなく電力効率を最適化します。
基本 構成 部 と 特徴
この高度な630Aフィーダ配電盤の核となるのは、システム保護および運用制御を目的とした、堅牢な構成のスマート電気部品群です。
入力部には高精度な主電源投入を実現する高性能空気断路器が採用されています。
その下流側には、複数の成形ケース断路器が配置され、各分岐フィーダーを個別に制御し、接続機器を過負荷、短絡、位相不平衡から守ります。

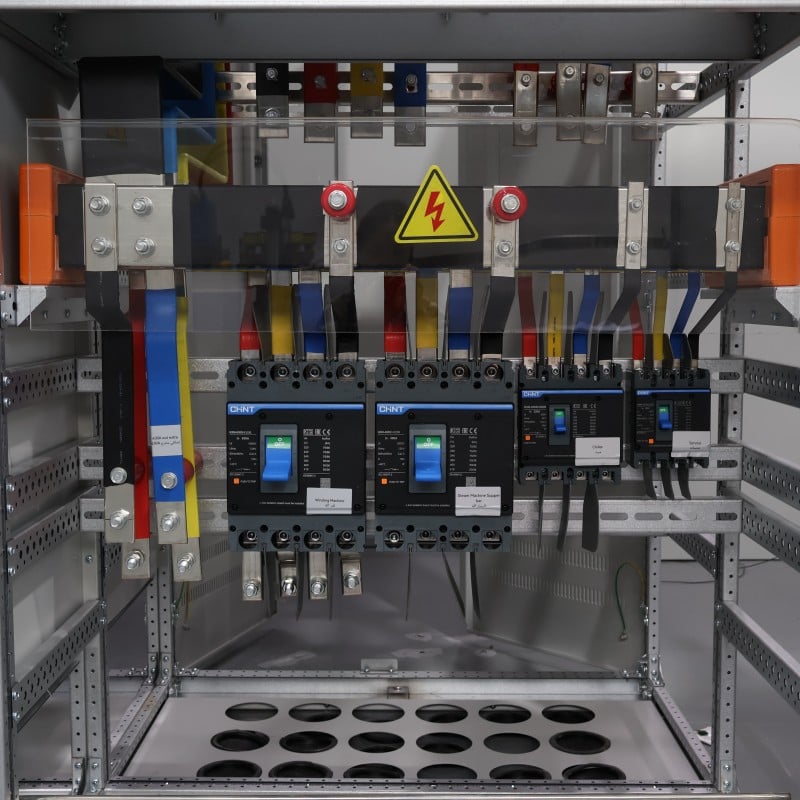

筐体内には厚手の銅製バスバーが採用されており、電気抵抗を最小限に抑え、電流の伝達効率を最適化しています。
前面パネルには、状態表示灯、計測器、制御リレーが設置されており、運用状況をリアルタイムで把握できます。
さらに、補助端子およびサージ保護モジュールを追加することで、電圧サージや雷サージなどの瞬時過電圧からも設備を守ります。
これらの内部システムが連携して、自動的な故障区画化、手動による緊急切替、そして包括的な電気安全機能を実現します。
パラメーター監視により、変動負荷下でもすべての接続サブ回路が安全に動作することを保証し、極めて
スムーズかつ完全に途切れることのないワークフローを、予期せぬサービス停止なしに、厳しい産業施設全体で維持します。
1日の業務ピーク時においても同様です。
設計と適合性
デザイン：
低電圧フィーダー分配盤は、高強度冷間圧延鋼板で構成された先進的なモジュラー・フレームを採用しており、耐食性を高めるため耐久性に優れた静電粉末塗装仕上げとなっています。
人間工学に基づいた内部レイアウトにより、機能別コンパートメントが効果的に分離されており、技術者が安全に保守作業を行えるよう配慮されています。また、粉塵、
空中浮遊物および湿気の侵入に対して高い防塵・防護等級（IP）を維持しています。
換気ルーバーおよびケーブル導入口は、極端な気象変化や温度変動時にも内部の空気流れを最適化し、シールの信頼性を確保するよう戦略的に配置されています。
極端な気象変化や温度変動時のシールの密閉性。
準拠性
国際的な電気工学規格を厳密に遵守して製造されており、主要なグローバル産業規格（例：IEC 61439仕様）および現地の認証要件を完全に満たしています。
すべての完成品は、絶縁耐力試験、温度上昇検証、機械的動作試験、短絡耐久性試験など、厳格な工場出荷前試験を実施します。
この徹底した品質管理プロセスにより、電気的安全性が確実に確保され、世界中への輸出に必要な規制準拠性が確立され、多様な地理的条件において現場でのプロジェクト立ち上げが円滑かつ遅延なく行われます。
この徹底した品質管理プロセスにより、電気的安全性が確実に確保され、世界中への輸出に必要な規制準拠性が確立され、多様な地理的条件において現場でのプロジェクト立ち上げが円滑かつ遅延なく行われます。
この徹底した品質管理プロセスにより、電気的安全性が確実に確保され、世界中への輸出に必要な規制準拠性が確立され、多様な地理的条件において現場でのプロジェクト立ち上げが円滑かつ遅延なく行われます。
主なメリット
高い運用信頼性
信頼性の高い産業用電力分配キャビネットとして専門的に設計されており、工場の予期せぬ停止時間を最小限に抑えます。
高級グレードのサーキットブレーカー、頑丈な機械式ヒンジ、および高負荷の連続運転にも耐える非常に安定したバスバー構造
年間を通じたピーク運用時においても、性能低下を伴わない電流供給。
モジュール式の拡張性
内部フレームは、電気技術者が容易に分岐計測装置を追加できる、極めて柔軟なモジュール設計を採用。
また、補助リレーおよび追加のフィーダー遮断器の設置も可能で、今後の施設拡張や負荷増加にも完全に対応でき、主筐体構造の高額な交換を一切必要としない。
主筐体構造の高額な交換を一切必要としない。
操作員の安全性の向上
統合された機械式インタロック機構、明確な安全隔離バリア、および鍵付きハンドルにより、現場での保守作業員が日常点検中に帯電バスバーに誤って接触するリスクを防止。
これにより、職場における安全リスクが大幅に低減され、労働安全衛生関連法令への完全な適合が確保される。
これにより、職場における安全リスクが大幅に低減され、労働安全衛生関連法令への完全な適合が確保される。
優れた熱管理
戦略的に設計された内部通気路、ルーバー式パネル構造、および高純度導電材料により、局所的な
過熱を防ぎ、厳しい高負荷サイクルおよび高温環境下でも、感度の高いスイッチング部品の実用寿命を大幅に延長します。
室内周囲温度
仕様
技術的パラメータ |
仕様詳細 |
機器の種類 |
GGD交流低電圧フィーダー配電盤 |
定格運用電圧 |
交流380V／415V、3相4線式 |
定数周波数 |
50Hz / 60Hz |
主進線遮断器 |

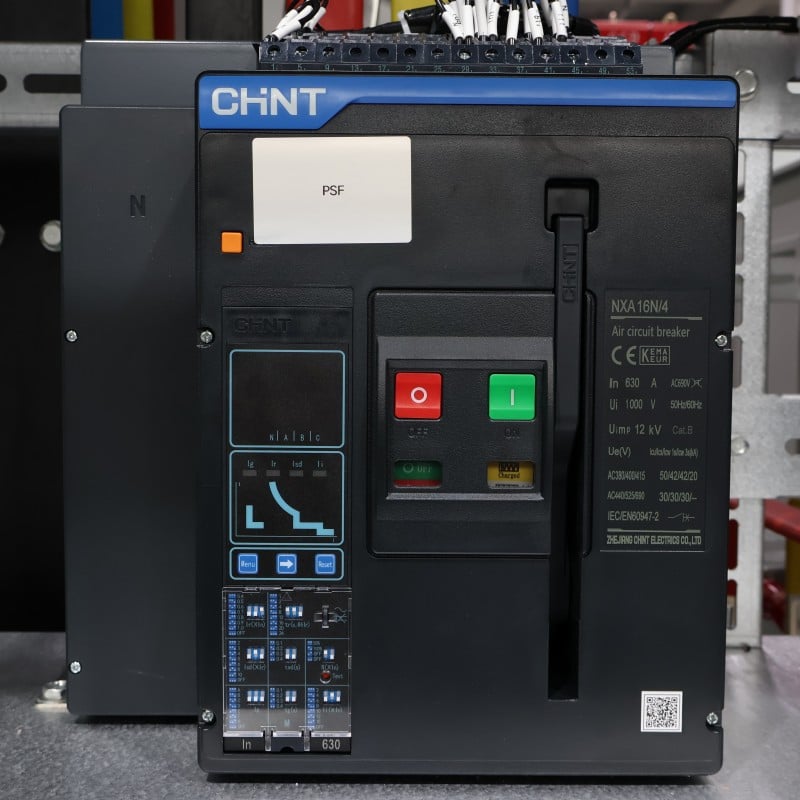

CHNT NXA16N／4 630A 空気遮断器（ACB） |
分岐回路遮断器 |

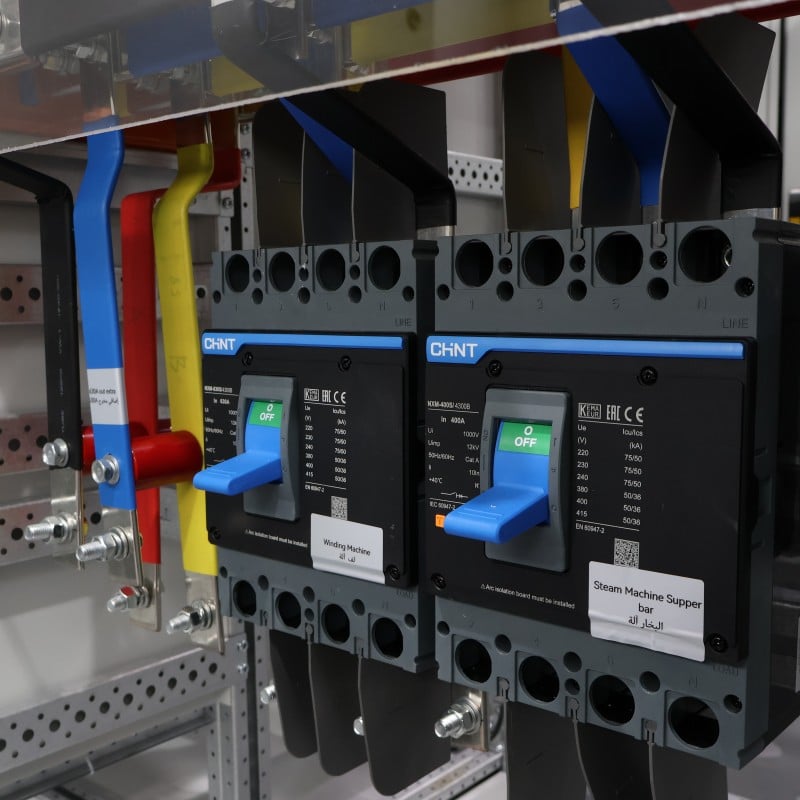

CHNT NXM 成形ケース遮断器（MCCB） |
定数電流 (イン) |
主進線最大630A |
保護装置の保護基準 |
IP30／IP40（IP65までカスタマイズ可能） |
バスバー材質 |
高導電性TMY電解銅 |
キャビネット材質 |
冷間圧延鋼板（厚さ1.5mm～2.0mm） |
表面仕上げ |
静電粉末塗装（RAL 7035 グレー） |
設置方法 |
床置き型屋内設置 |
適用シーン
工業製造工場
この頑健な製品は、重工業工場、自動車組立ライン、化学プラント、製鉄所など幅広い現場で広く採用されています。
三相分配盤は、複雑な機械類への電力供給を管理し、大規模産業施設向けに極めて安定的かつ継続的な電力供給を実現します。
大出力電動機、自動ロボット溶接アーム、および厳しい日常生産サイクル下で稼働する高トルク生産設備などに対応します。
商業不動産および高層ビル
大型ショッピングモール、商業用オフィスビル、空港、高級住宅団地などの専用電気分配室に設置され、
中央空調用チラー、高速エレベーター、非常照明網などへ効率的に電力を分配します。
公共施設向けのシステムであり、毎日数千人もの建物利用者に安定した日常運用と快適な環境を提供します。
都市水処理およびインフラ整備
市営下水処理施設、都市給水ポンプ場、都市排水処理施設などに採用され、重要な給排水ポンプの制御に使用されます。
また、化学フィルター装置の制御にも対応しており、湿潤な厳しい運用環境においても信頼性の高い耐湿性能、腐食防止機能、および自動的な故障区画化機能を提供します。
こうした環境では、突発的なシステム停止が許されないため、高い信頼性が求められます。
再生可能エネルギーおよびEV充電ステーション
現代の太陽光発電所、風力発電所の補助制御室、商業用電気自動車（EV）充電拠点などに最適に設計されており、複雑な多系統電力分配を統合的に管理します。
変動するグリーンエネルギーの入力を効果的に調整するとともに、高負荷機器を確実に保護します。
急激な一時的な電気過負荷および予期せぬ厳しい系統周波数変動に対する充電インフラの容量。
