概要
高度な自動無効電力補償キャビネットとして機能し、商用および産業用低電圧ネットワークにおけるシステム効率を最適化し、電圧の安定化を図ります。
主低電圧配電変圧器の直後（二次側）に設置されるこの低電圧無効電力補償パネルは、全範囲にわたる無効電力制御のための知能型運用ハブとして機能します。
マイクロプロセッサ制御装置が、有効電流および無効電流をリアルタイムでサンプリングし、施設の負荷変動に応じて即座にコンデンサの段階的投入・遮断を実行することで、最適な力率を維持します。
商用向け連続運転を前提に設計されており、高い適応性を備えています。
また、この低電圧力率改善キャビネットは、補助スレーブコンデンサエンクロージャーを用いたモジュール式拡張に対応しており、拡大する産業施設への柔軟な容量増強を可能にします。
系統的な電圧低下の抑制、配線における高調波共振リスクの低減、および無効電力による損失の削減を通じて、
電力品質の向上とエネルギーコストの削減を実現します。
熱放散機能により、この完全なアセンブリは機器の寿命を延長するとともに、運転時の電力消費を低減します。
基本 構成 部 と 特徴

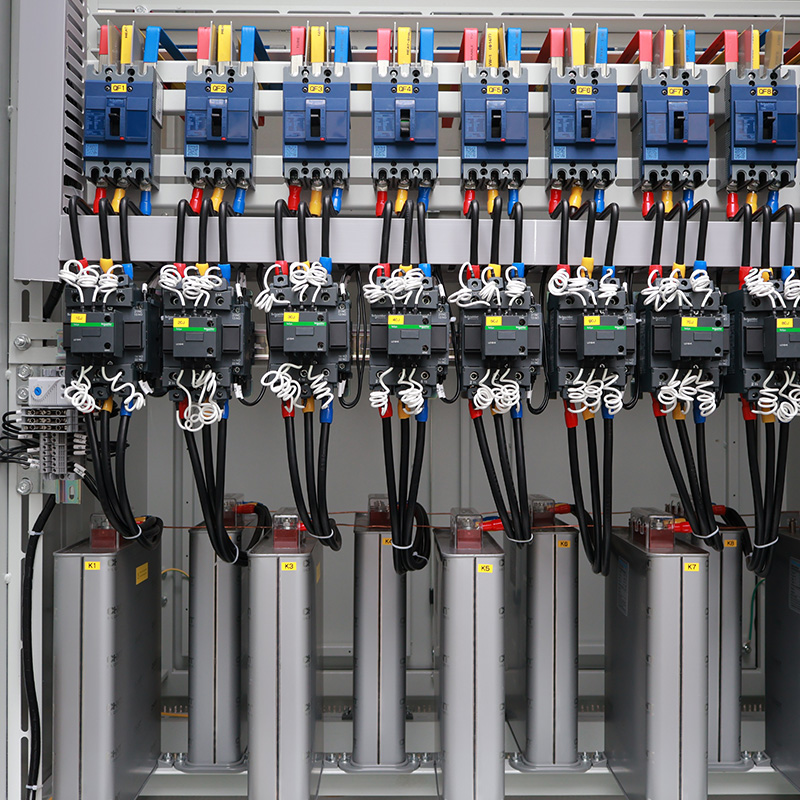

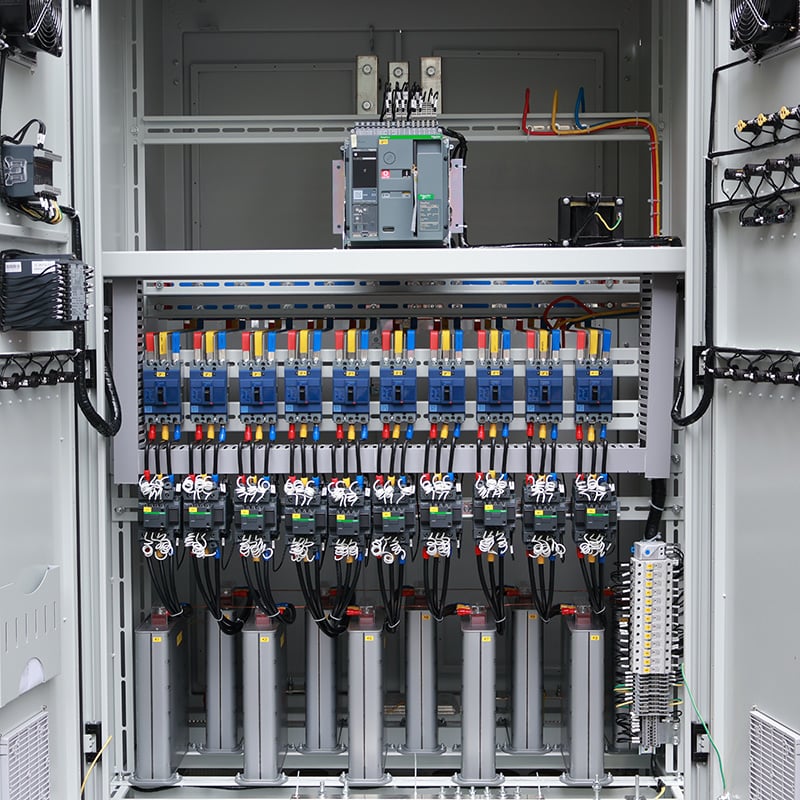

この1600A自動コンデンサバンクパネルの核となるのは、高精度なステップ切替を実行するインテリジェントデジタル力率制御装置です。

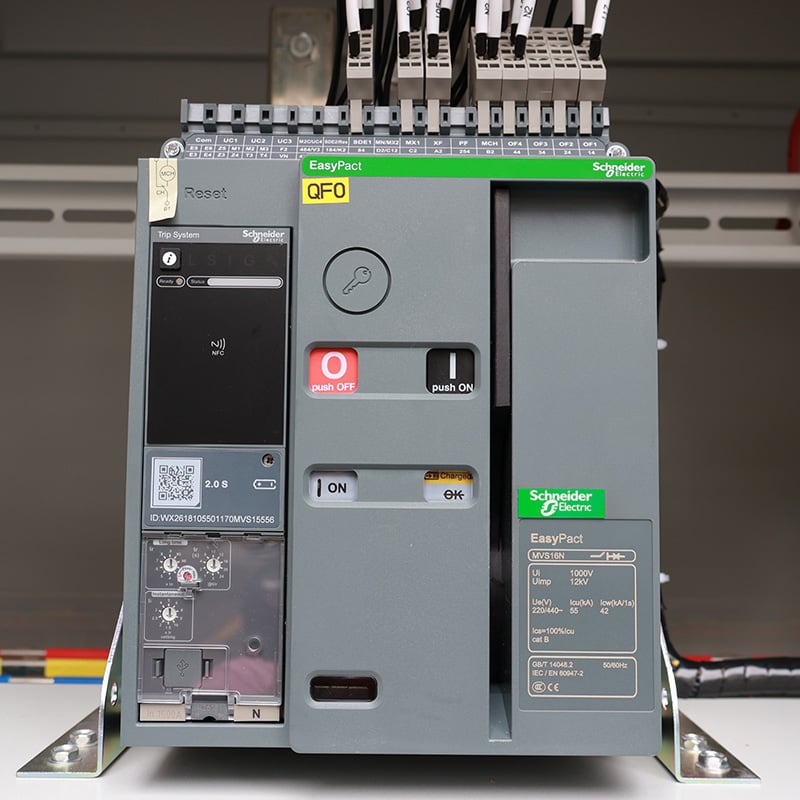

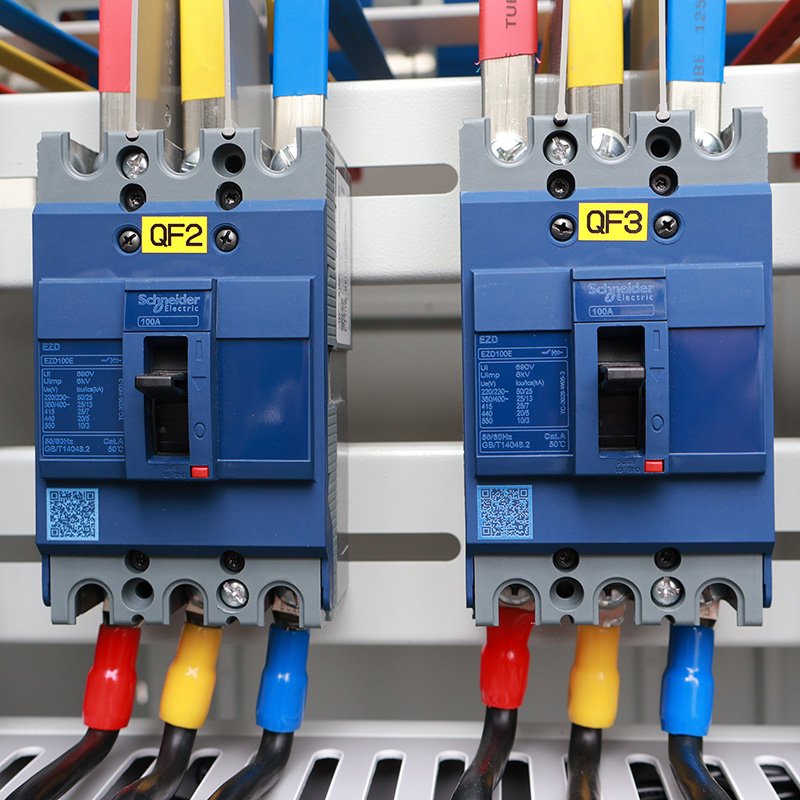

主入力部には、高導電性の厚銅製バスバーと、強固な空気断路式または成形ケース式断路器が統合されており、連続1600Aの電流を安全に処理できます。
各補償ステップには、内蔵の過圧遮断保護機構を備えた自己修復型高耐久電力用コンデンサが採用されています。

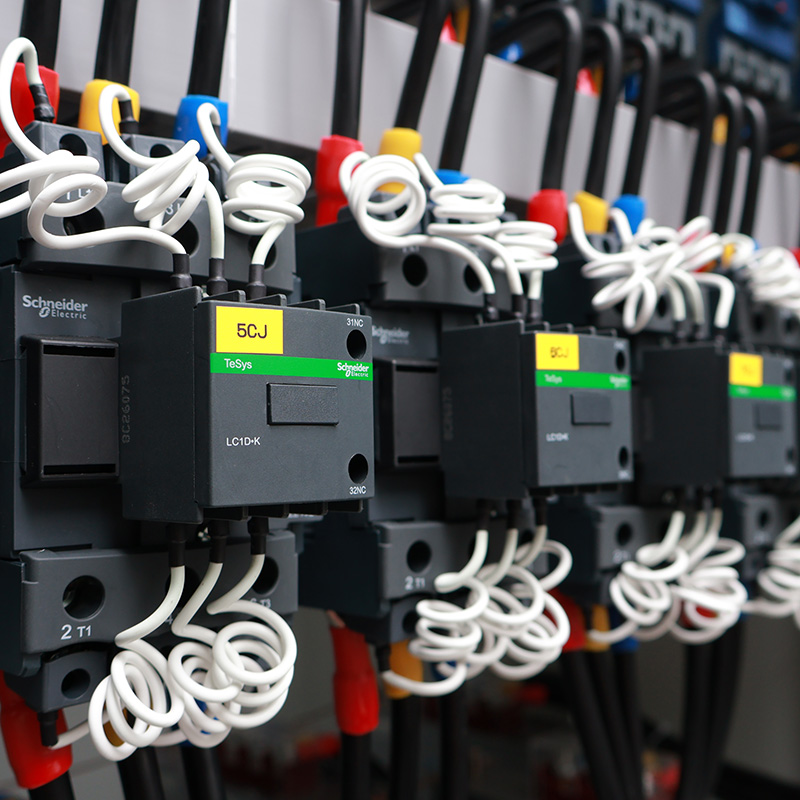

高速ステップ切替には、予備充電用ダンピング抵抗を備えた専用コンデンサ切替接触器を採用しており、高頻度動作時に発生する破壊的な突入電流を効果的に抑制します。

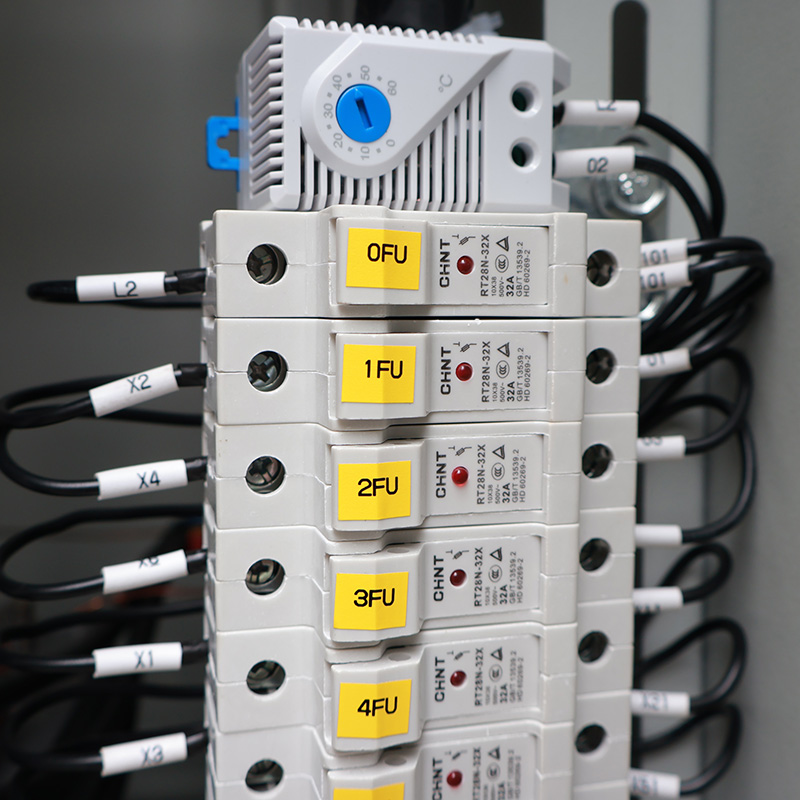

熱管理は、内部のデジタル温度センサーで制御される連続運転型強制空冷ファンによって行われます。
高周波駆動時の破壊的な過渡突入電流を抑えることを目的としています。熱管理は、連続的に行われます
内部のデジタル温度センサーで制御される強制空冷ファンによって実施されます。
このコンデンサ補償キャビネットは、完全な連携動作により、動的負荷追従、コンポーネントの劣化を均等化するための自動ステップ切替、
位相順序監視、および過電圧・低電圧・ネットワーク共振・内部過熱状態に対する全周波数帯域にわたる保護トリップ機能を備えています。
（文末なし）
設計と適合性
デザイン：

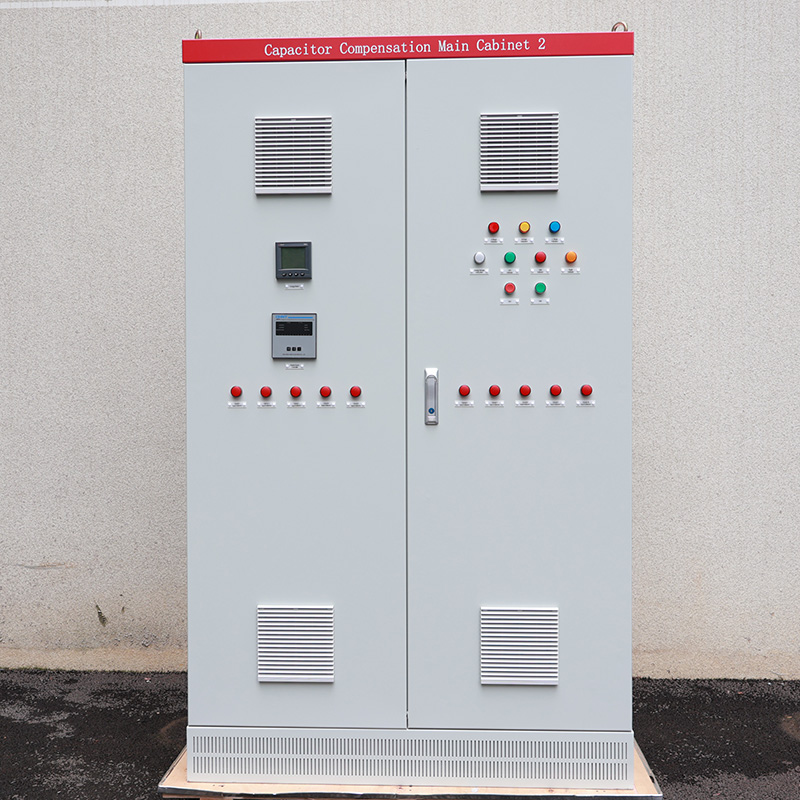

筐体は厚手の冷間圧延鋼板で製造され、耐久性に優れたIP41相当の粉体塗装仕上げを施しており、過酷な産業用屋内環境にも対応します。
天面に取り付けられた吊り上げ用ラグ、強化された換気ルーバー、整理されたバスバー配線を採用した設計により、安全な輸送、簡単な設置、そして保守作業時の快適なアクセスを実現しています。
（文末なし）
準拠性
本製品は、国際規格IEC 61439-1／2（開閉装置）およびIEC 61921（電力用コンデンサ）に厳密に準拠して製造されており、この完全な低電圧アセンブリは、絶縁耐力試験、温度上昇試験、短絡耐力試験を含む徹底的な検証を受けています。
本製品は、現代のすべての主要な国際規格を完全に満たしています。
自動無効電力補償システムの安全に関する系統連系基準。
主なメリット
最大エネルギー効率
力率をほぼ1に近づけ、電力会社による無効電力料金の課金を回避し、配電線路における内部銅損を大幅に低減します。
配電線路全体の発熱損失を低減します。
機器容量の最適化
供給用変圧器および配電ケーブルに潜む余剰容量を有効活用し、既存の電気設備で追加の機械負荷を余裕をもって賄えるようにします。
高価な機器更新を伴わずに済みます。
優れたスイッチング保護機能
専用設計のスイッチング接触器は、早期接点形成とダンピング機能を備えた接点を採用しており、過度な電気的ストレスや電圧トランジェントを抑制します。
これにより、接続されたコンデンサの長期信頼性が確保されます。
モジュール式システムの拡張性
自律的に主制御盤として確実に機能するほか、二次拡張エンクロージャーとシームレスに接続して、合計kVAR出力をスケールアップできます
現場の規模拡大に合わせて
仕様
パラメーターカテゴリー |
仕様詳細 |
定格運用電圧 |
400V／415V／690V交流、3相3線／4線、50／60Hz |
定格主回路電流 |
1600A |
制御方式 |
マイクロプロセッサ制御式自動ステップ制御（APFC） |
目標力率 |
遅れ力率0.85～進み力率0.95まで調整可能（標準設定：0.98） |
エンクロージャ保護等級 |
IP41（標準屋内用）／IP54（オプションカスタム仕様） |
スイッチング素子 |
突入電流抑制機能付き特殊コンデンサ接触器 |
保護機能 |
過電圧、低電圧、過電流、過温度、共振保護 |
適用される規格 |
IEC 61439-1／2、IEC 61921、GB／T 15576 |
適用シーン
製造業・重工業
自動車組立工場、鋼材加工施設、プラスチック製造工場、化学プラントなど、大規模な設備を有する施設において不可欠です。
これらの施設では、大型の電動機や誘導機器が著しい無効電力を発生させます。
商業施設および高層ビル
広大な商業施設（ショッピングセンター）、超大規模データセンター、オフィス向け高層ビル、
および大規模な空調設備や照明ネットワークを稼働させる現代的な病院キャンパスなどにおいて、一貫性と高い信頼性を備えた力率改善を実現します。
水処理施設およびポンプ場
市町村の水処理施設、下水処理用ポンプ場、農業用灌漑ネットワークに対して、定常状態における電圧安定化、電動機始動時の保護、そして実証済みのエネルギー費用削減を提供します。
水処理施設、下水処理用ポンプ場、農業用灌漑ネットワークなどにおいて、定常状態での電圧安定化、モーター始動時の保護、および実証済みのエネルギー費用削減を提供します。
再生可能エネルギーおよびハイブリッドエネルギーコンテンツ
太陽光発電所のサブステーション、風力発電の配電ハブ、産業用マイクログリッド内に効果的に統合され、連続的な電圧変動を平滑化します。
変動に対応し、厳格な送配電網連系における電力品質基準を満たす。
