Áttekintés
A lift ATS panela egy kritikus infrastruktúra-összetevő, amely a modern épületek biztonságára lett tervezve. Mint speciális teljesítménykezelő egység
, kifinomult megoldást nyújt az áramellátás főhálózat és tartalékgenerátor közötti átkapcsolására. ellentétben a
szabványos elosztódobozokkal, ez a rendszer pontosan hangolódik arra, hogy nagy induktív terheléseket és emelkedő áramlökéseket kezeljen a liftek hajtómotorjainak tipikus
és rendszerénél. Egy erős ipari ATS szekrényben elhelyezve védést nyújt a belső elektronikáknak a por ellen és környezeti zavaroktól.
Akár új telepítésekhez, akár régebbi épületek felújításához használják, ez a megoldás biztosítja a működéshez szükséges intelligenciát 24/7-es üzemben,
biztosítva, hogy az utasok soha ne maradjanak ki váratlan hálózati instabilitás vagy helyi áramkimaradás esetén.
Alapvető összetevők és funkciók

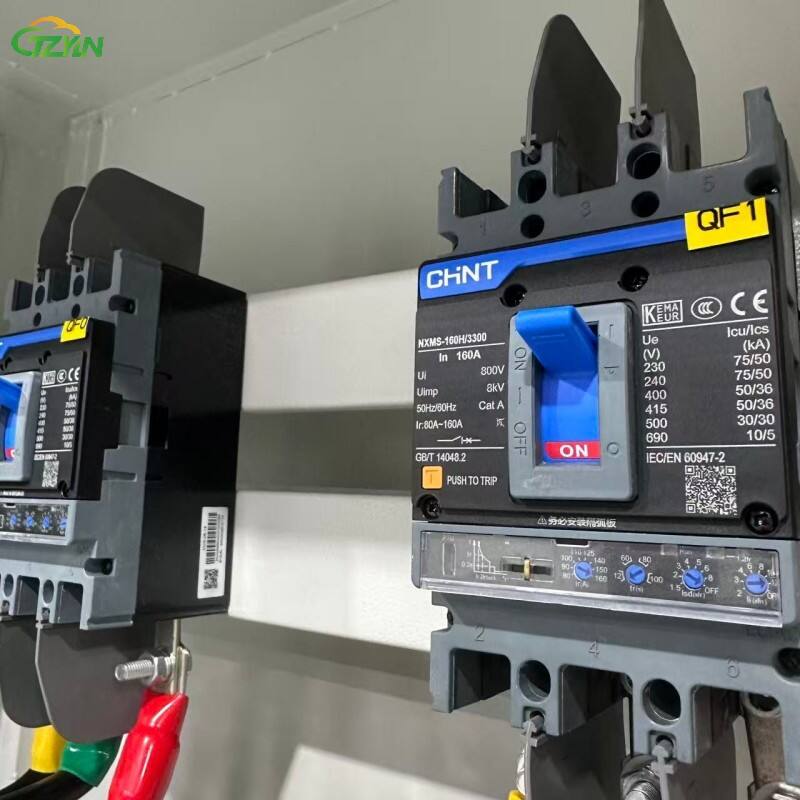

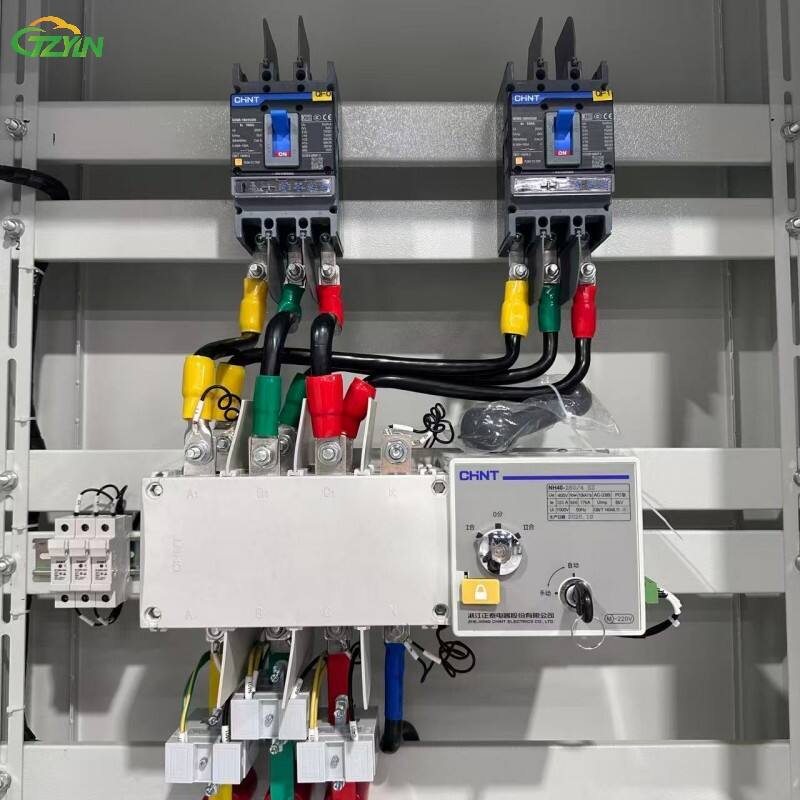

Ennek a rendszernek a szíve a CHNT MCCB egységekben és egy nagy teljesítményű integrált automatikus vezérlőben rejlik. Ez a motorizált átkapcsoló mechanizmus
olyan módon készült, hogy gyors, ívkimentes kapcsolást biztosítson az elsődleges és tartalék energiaforrások között, miközben az intuitív digitális felület
műszaki szakemberek -val/-vel valós idejű nyomon követés a feszültségstabilitásról és a fázisállapotról nyújt információt. A kisfeszültségű ATS kapcsolóberendezésben található nagypontosságú érzékelőrelék
azonnal észlelik a fáziskiesést, frekvenciacsökkenést vagy alacsony feszültségű állapotokat, és csupán néhány milliszekundum alatt aktiválják a tartaléküzemi sorozatot. Továbbá

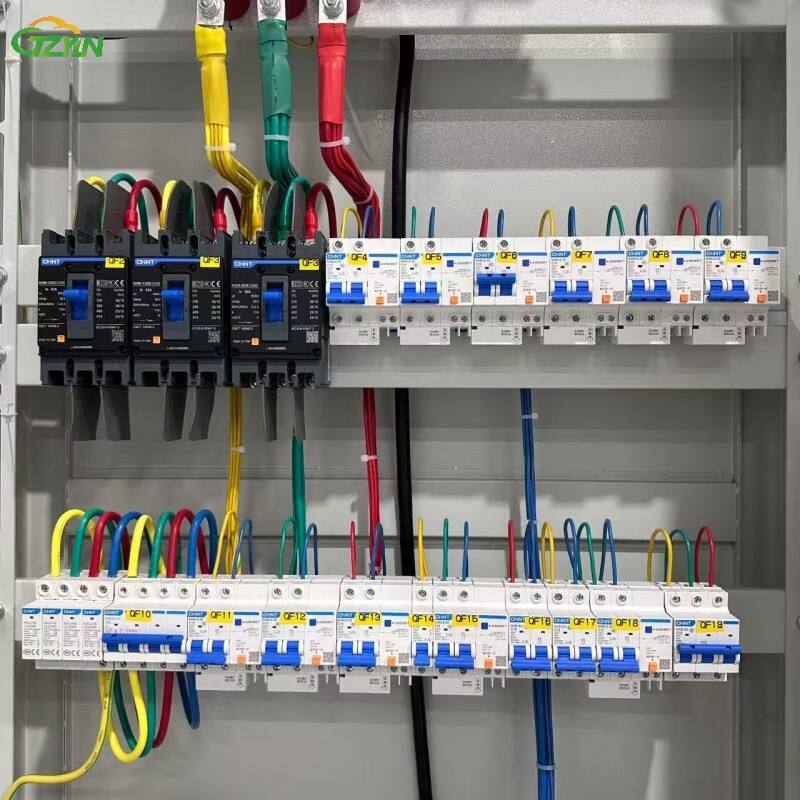

az egyedi ATS tápegység tábla külön másodlagos MCB védelemmel rendelkezik segédáramkörökhöz, így védi az alapvető funkciókat, mint például a liftkocsi világítása
és a sürgősségi kommunikációs eszközök. Ahhoz, hogy hosszú távú tartósságot biztosítson igénybevett környezetekben, a ház magas vezetőképességű anyagból készült
réz sínvezetékek és prémium gyúlékonygátló kábelezés, amelynek kombinációja hatékonyan csökkenti a hőfelhalmozódást, és leegyszerűsíti a rendszeres karbantartást
eljárásokat. Ez a kifinomult belső elrendezés biztosítja, hogy minden elektromos alkatrész sebészeti pontossággal működjön, végül is védelmet nyújtva az egész
rendszer számára veszélyes elektromos tranziensekkel szemben kritikus átkapcsolások során.
Tervezés és szabályozások
Tervezés:

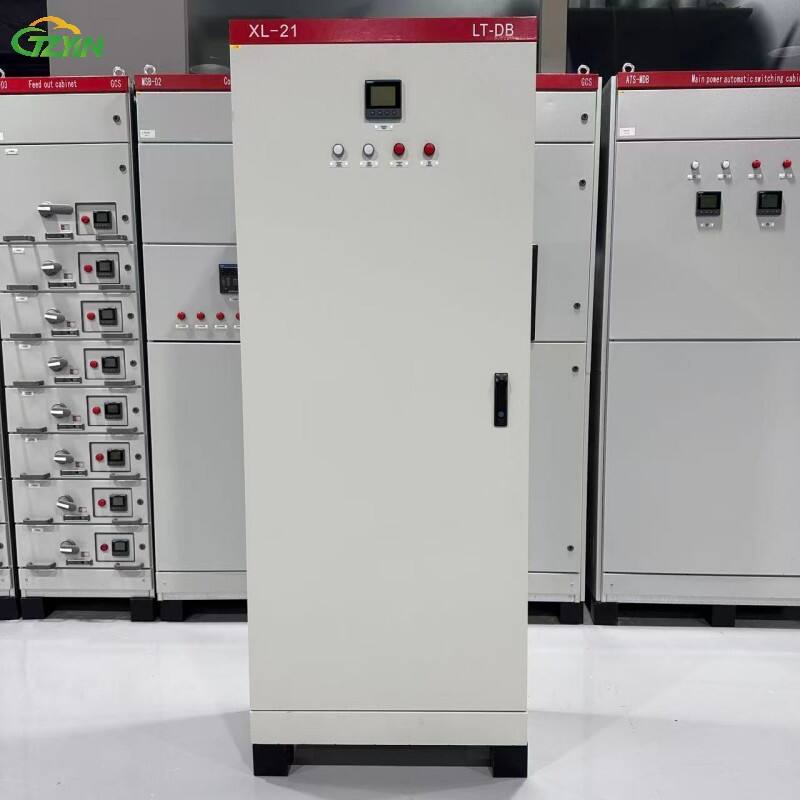

A ház acélszénből készült IP55-ös porfestékkel bevont felülettel, így biztosítva, hogy a belső alkatrészek ellenálljanak a korróziónak és

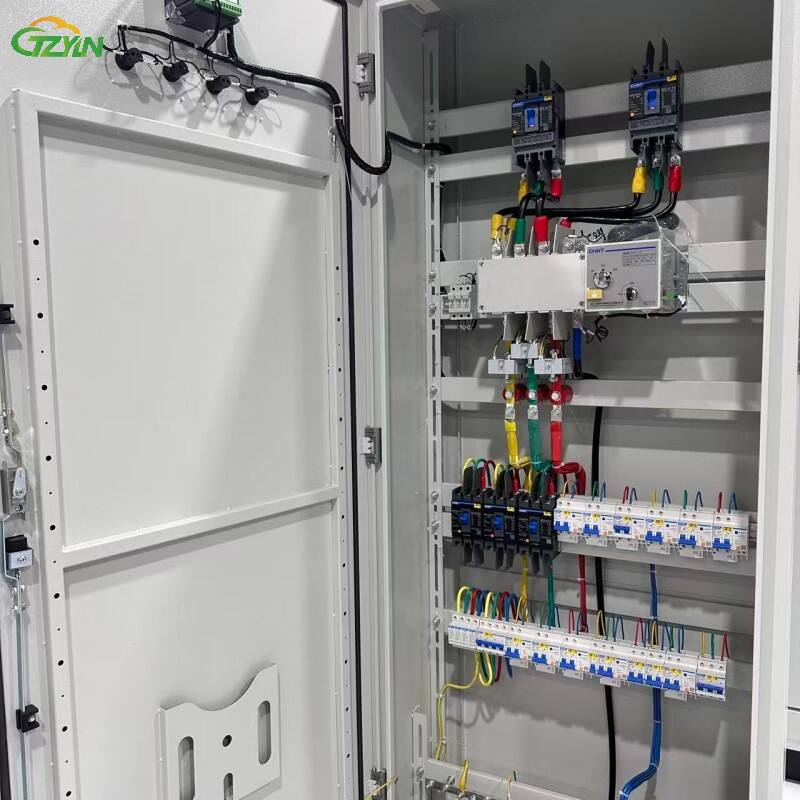

mechanikai behatásoknak. Az elrendezés hangsúlyt fektet a nagy teljesítményű sínvezetékek és az érzékeny vezérlőkábelezés közötti egyértelmű elválasztásra. Ez az elrendezési filozófia
megkönnyíti a természetes konvekciós hűlést, megakadályozva, hogy az egyedi ATS tápegység tábla folyamatos üzem mellett túlmelegedjen. Az ergonómiai
előlapnyílás könnyű ellenőrzést tesz lehetővé, míg a biztonságos zárszerkezet megakadályozza a kapcsolórendszerhez való jogosulatlan hozzáférést.
Megfelelőség:
Ez a háromfázisú automatikus átkapcsoló kapcsolótábla az IEC és GB szabványoknál szigorúbb követelményeknek megfelelően készült az energiaelosztó berendezésekhez. Minden egység
szigorú dielektrikus és rövidzárlati tartós próbákon esik át, hogy biztosítsa a globális tűzbiztonsági előírásoknak való megfelelést. A rendszer beépített
mechanikai és elektromos reteszelést tartalmaz, amely minden lift automatikus átkapcsoló táblájánál kötelező annak érdekében, hogy megakadályozza két élő forrás egyidejű
csatlakoztatását. Ez a szigorú nemzetközi előírásokhoz való igazodás megbízható választássá teszi szerte a világon az elektromos szerelők és
épületmérnökök számára.
 |
 |
 |
Fő előnyök
Páratlan teljesítmény-megbízhatóság
A rendszer elsődleges előnye a leállások megszüntetésére való képessége. Kizárólagos tartalék vezérlőként működve garantálja, hogy a felvonó stabil áramellátást kapjon akkor is, ha az elsődleges hálózat ingadozik. Az elektronika pontossága biztosítja, hogy az átállás a generátoráramról zökkenőmentes legyen
annak érdekében, hogy elkerülje a meghajtóhibákat.
elkerülje a meghajtóhibákat.
Jobb biztonság és védelem
Ez a kettős áramátváltó kapcsolószekrény védőpajzsként működik a felvonó elektronikája számára. Magas teljesítményű megszakítókkal integrálva az egység
kiváló túláram- és rövidzárlat-védelmet biztosít. Ez megvédi a drága motorokat és PLC-vezérlőket az állandó elektromos károsodástól.
Tartóság kényszeres környezetekben
Az egység hosszú élettartamra készült. Az ipari ATS szekrényben található prémium alkatrészek használata csökkenti az alkatrészek cseréjének gyakoriságát. A
robosztus külső szerkezet biztosítja, hogy a berendezés megbízhatóan működjön pincékben vagy tetőtéri gépteremben, ahol a környezeti körülmények
kegyetlenek vagy nedvesek lehetnek.
Egyszerű integráció és karbantartás
Felhasználóbarát megoldásként tervezték, az egység moduláris belső kialakítással rendelkezik. Ez könnyű telepítést és üzembe helyezést tesz lehetővé. A világos
cimkézés és rendezett sínre szerelés lehetővé teszi a technikusok számára, hogy gyorsan karbantarthatók legyenek a belső alkatrészek, jelentősen csökkentve ezzel a hosszú távú munkaerőköltségeket.
Paraméter
Névleges Feszültség |
80 V - 415 V (3 fázis) |
Névleges áram |
160 A / 250 A (testreszabható) |
Változási idő |
< 100 ms |
Védelmi szint |
IP54 (testreszabható) |
Egyedi testreszabás |
Rendelkezésre Áll |
Vezérlési logika |
Automatikus / manuális / távvezérlés |
Komponens márkája |
CHNT (nagy megszakítóképességű MCCB-k) |
Alkalmazási forgatókönyvek
Egészségügyi és sürgősségi létesítmények
Orvosi környezetekben ez a kisfeszültségű ATS kapcsolóberendezés létfontosságú biztonsági eszköz. Biztosítja, hogy az életfenntartó rendszerek, diagnosztikai berendezések és
műtőtéri világítás áramkimaradás esetén is működőképesek maradjanak. Az integrált vezérlő gyors reakciója megfelel a szigorú egészségügyi tartalékellátási
protokolloknak, így megbízható megoldást nyújt a modern kórházi infrastruktúrában, ahol az állandó áramellátás kötelező
Adatközpontok és IT infrastruktúra
A modern digitális központok számára a 24/7-es kiszolgálósorok üzemidejének fenntartása elsődleges fontosságú. Ennek az ipari ATS szekrénynek a használata biztosítja, hogy a hűtőrendszerek és a hardver szállítása áramingadozás idején se szakadjon meg
a magas megbízhatóságú logika megfelel a globális adatközpont-szabványok szigorú követelményeinek, hatékonyan megelőzve az adatvesztést és a költséges üzemzavarokat.
globális adatközpont-szabványok, hatékonyan megelőzve az adatvesztést és a költséges működési késéseket.
Ipari gyártás és logisztika
A nehéziparban ez az áramforrás-átváltó szekrény védi az automatizált szerelőszalagokat és anyagmozgató rendszereket a hirtelen leállásoktól.
Az alkatrészeket úgy tervezték, hogy ellenálljanak a gyárakban jellemző rezgéseknek és elektromos zajnak. A stabil tartalék áramforrás biztosításával
a rendszer folyamatos termelési ciklusokat támogat, és megóvja a drága gépeket.
Közforgalmú infrastruktúra és közigazgatási központok
Ez a berendezés elsődleges választás repülőterek, vasútállomások és kormányzati épületekhez hasonló kritikus létesítmények számára. Ezekben a központokban
3 a fázisautomatikus átváltó kapcsolótábla kezeli a vészkilépési világítást és a tűzvédelmi rendszereket. A robosztus ház megbízható áramellátást
biztosít, így garantálja a közrend és a működés folytonosságát a különböző városi szolgáltatási szinteken.
