Vue d'ensemble
Le système est protégé par un boîtier conçu avec précision, offrant une résistance exceptionnelle aux chocs mécaniques
et et aux contraintes environnementales sévères. Grâce à un design de cuve hermétiquement scellée, toutes les parties sous tension principales sont protégées des agents externes

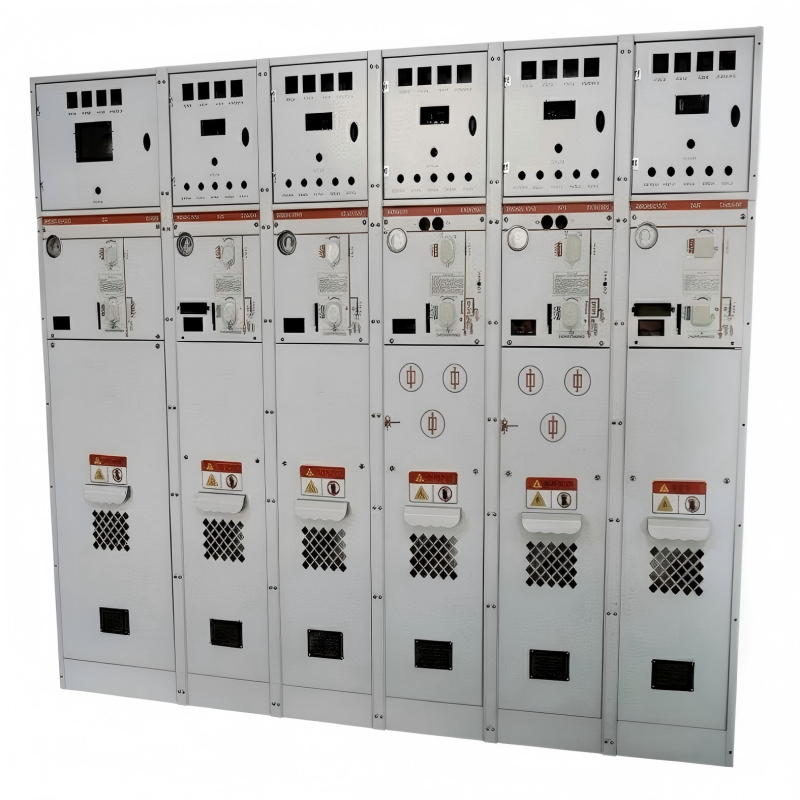

pour éviter l'oxydation. Cette unité principale en anneau isolée au gaz 10 kV (RMU) est optimisée pour un fonctionnement sans maintenance,
de manière significative réduisant le coût total de possession sur un cycle de vie de 30 ans. Qu'elle soit déployée dans les centres-villes ou sur des sites industriels éloignés, notre équipement garantit des performances diélectriques constantes et respecte les normes de sécurité mondiales les plus strictes. La
conception permet modulaire
une protection élevée, extension flexible , tandis que les interrupteurs à vide intégrés assurent une extinction rapide de l'arc et la sécurité du circuit.
Cela fournit une solution pérenne pour une distribution d'énergie durable dans tout climat.
Composants et fonctionnalités principaux
La l'architecture interne est centrée sur un compartiment métallique robuste contenant le système de barre omnibus principale et les éléments de commutation.
Dans cet ensemble, l'unité de sortie de l'appareillage sous enveloppe métallique isolée au gaz utilise une technologie à vide haut de gamme pour assurer une extinction rapide de l'arc
et la protection du circuit. Chaque module est équipé d'un mécanisme à ressort intuitif qui permet une commande locale manuelle
ainsi qu'une automatisation motorisée à distance pour l'intégration au réseau intelligent. La structure extérieure est fabriquée à partir de tôles métalliques de haute résistance traités
avec revêtement électrostatique par poudre pour une résistance supérieure à la corrosion. Les indicateurs critiques d'état, incluant les moniteurs de densité de gaz et de position
sont intégrés au panneau de commande frontal pour une visibilité claire. En outre, l'unité intègre des relais de protection sophistiqués à base de microprocesseur
et des capteurs intelligents pour la surveillance thermique, garantissant que l'ensemble du système fonctionne dans des paramètres électriques sûrs
même en cas de conditions de charge maximale dans une configuration RMU SF6 haute tension.
Conception et conformité
Design :
L'équipement est construit sur un châssis rigide afin de garantir une stabilité mécanique maximale pendant le transport et l'installation sur site. Cette
10kV Conception d'unité d'anneau principal subit des tests rigoureux d'arc interne (IAC) pour garantir la sécurité du personnel en cas d'incident rare.
Par en utilisant un réservoir à gaz scellé à vie, le système isole efficacement tous les composants internes de l'humidité, des projections salines et de la poussière,
qui sont des points de défaillance courants dans les conceptions traditionnelles à isolation par air. L'enceinte robuste offre en outre une couche supplémentaire
assurant le bon fonctionnement de l'appareillage même dans des zones industrielles sujettes aux vibrations ou très fréquentées.
Conformité:
Chaque unité produite est fabriquée conformément aux normes mondiales IEC 62271-200 pour les appareillages haute tension. Notre
série de GIS haute tension 10 kV fait l'objet d'audits qualité complets, incluant des essais obligatoires de décharge partielle, de vérification de tenue mécanique
et d'essais de tenue aux impulsions de foudre. Le processus d'assemblage respecte également les protocoles environnementaux internationaux,
garantissant que la manipulation du gaz SF6 est effectuée avec le plus grand soin écologique. Cet engagement en matière de conformité assure
que nos appareillages satisfont aux exigences d'entrée strictes des réseaux électriques du monde entier.
Les principaux avantages
Efficacité spatiale et intégration optimisées
Le système présente une architecture ultra-compacte, ce qui en fait le choix idéal pour les postes urbains où chaque mètre carré
de l'immobilier est précieux. En utilisant une isolation gazeuse avancée, nous avons considérablement réduit l'encombrement physique par rapport aux
équipements traditionnels à isolation par air. Cela permet une installation sans problème dans les sous-sols en milieu urbain dense, les kiosques modulaires ou
les pièces industrielles compactes, sans compromettre la tenue diélectrique ni la sécurité de fonctionnement du réseau électrique.
Résilience extrême aux environnements difficiles e
Logé dans un boîtier en acier au carbone durable de 10 kV RMU, l'équipement est entièrement protégé contre les projections de sel et l'humidité, fonctionnant
parfaitement dans les environnements côtiers et offshore. La structure métallique haute résistance subit un traitement anticorrosion rigoureux en plusieurs étapes,
incluant un revêtement électrostatique en poudre, afin de résister à l'humidité élevée et aux fluctuations de température. Cette enveloppe robuste
garantit que le circuit primaire interne reste isolé des conditions atmosphériques sévères et des polluants industriels.
Philosophie zéro maintenance
L'armoire étanche à isolation au gaz SF6 élimine le besoin de nettoyer périodiquement les contacts ou les isolateurs, offrant
une solution « installée et oubliée » pour les réseaux d'utilité à distance. Tous les composants de commutation sont contenus dans un réservoir à gaz en acier inoxydable soudé au laser
empêchant l'oxydation et l'usure sur une durée de service de 30 ans. Cette conception réduit considérablement les coûts opérationnels à long terme
et minimise la nécessité d'interventions techniques sur site dans des endroits difficiles d'accès.
Sécurité de fonctionnement intégrée
La conception intègre un système complet de verrouillage mécanique et une structure métallique mise à la terre afin de garantir que le personnel de maintenance
n'est jamais exposé à des composants haute tension sous tension pendant les opérations de commutation. Chaque armoire inclut une logique « cinq préventions »
à sécurité intrinsèque pour éviter les erreurs manuelles. En outre, les clapets de décharge de pression dirigent en toute sécurité les gaz loin des opérateurs en cas d'anomalie interne improbable,
assurant ainsi le plus haut niveau de sécurité sur le lieu de travail.
Paramètre
Technologie principale |
Conception modulaire à isolation gazeuse |
Tension nominale |
10kV |
Milieu isolant |
Hexafluorure de soufre |
Matériau de l'enceinte |
Acier Carbone Haute Résistance |
Personnalisation |
Disponible |
Courant nominal |
630A / 1250A |
Résistance à court terme |
20kA / 25kA (3s) |
Scénarios d'application
Gestion des réseaux urbains
Nos solutions sont incontournables pour les réseaux énergétiques urbains modernes. L'encombrement réduit permet une installation fluide en souterrain
dans des armoires compactes, des kiosques résidentiels ou des centres-villes densément peuplés où l'immobilier est onéreux. Les dérivations sont conçues pour gérer
de fortes charges électriques destinées aux immeubles commerciaux de grande hauteur et aux principaux hubs de transport, garantissant une alimentation électrique constante et de haute qualité
fourniture à la communauté locale. En utilisant cette unité de sortie d'armoire à isolement gazeux, les entreprises d'électricité peuvent étendre la capacité du réseau
dans des espaces restreints espaces sans travaux civils importants.
Infrastructures Énergétiques Renouvelables
Dans les secteurs éolien et solaire, l'équipement agit comme une interface fiable entre la production d'électricité et le réseau régional. La conception modulaire
gère facilement les flux d'énergie intermittents et les opérations de commutation fréquentes typiques des sites d'énergies renouvelables. Alors que les
composants internes assurent la stabilité électrique, l'enveloppe extérieure robuste protège le cœur contre les conditions météorologiques extrêmes en extérieur, les fortes pluies et les rayonnements ultraviolets intenses. Cette durabilité en fait un choix privilégié pour les fermes solaires éloignées et les postes d'élévation des éoliennes
heavy Industrial Operations
de transformation.
Heavy Industrial Operations
Les mines, l'industrie pétrolière et gazière, ainsi que les usines chimiques, nécessitent l'isolation robuste de solutions GIS professionnelles pour assurer la sécurité. L'environnement hermétiquement
scellé empêche les arcs électriques dans des atmosphères poussiéreuses, humides ou chimiquement agressives qui dégraderaient autrement les composants électriques critiques.
ce poste haute tension 10 kV GIS offre une solution étanche aux contaminations, minimisant ainsi le risque de courts-circuits,
assurant une disponibilité de production continue et protégeant les machines industrielles coûteuses des fluctuations de courant.
Systèmes de transport public
Les exploitants de chemins de fer et de métros utilisent ces unités pour la fourniture critique de puissance de traction et la distribution dans les stations. La grande fiabilité de la conception
garantit le respect des horaires de transport en évitant les pannes de courant inattendues. Les dimensions compactes s'intègrent parfaitement dans
les armoires étroites en bordure de voie, les sous-stations souterraines dans les tunnels et les plates-formes ferroviaires surélevées, offrant ainsi une solution énergétique polyvalente et robuste
pour les infrastructures modernes de transport à grande vitesse.
