Descripción general
múltiples motores de alta capacidad simultáneamente, esta unidad centralizada coordina secuencias hidráulicas complejas con precisión. Más allá de
funciones simples de arranque y parada, el sistema supervisa en tiempo real los parámetros eléctricos para evitar tensiones mecánicas y cavitación dentro de
la red de tuberías. Al utilizar acero inoxidable de alta calidad grado 304 , la carcasa mantiene su integridad estructural frente a la exposición química
y la alta humedad. Esta solución está específicamente diseñada para operadores que buscan un equilibrio entre rendimiento elevado y durabilidad a largo plazo
reducción del mantenimiento. Ya sea gestionando fuentes decorativas o sistemas de filtración masivos, el controlador proporciona una interfaz estable
eso cierra la brecha entre los complejos requisitos de potencia y el comando operativo intuitivo, garantizando ciclos diarios sin interrupciones.
Componentes y Características Principales

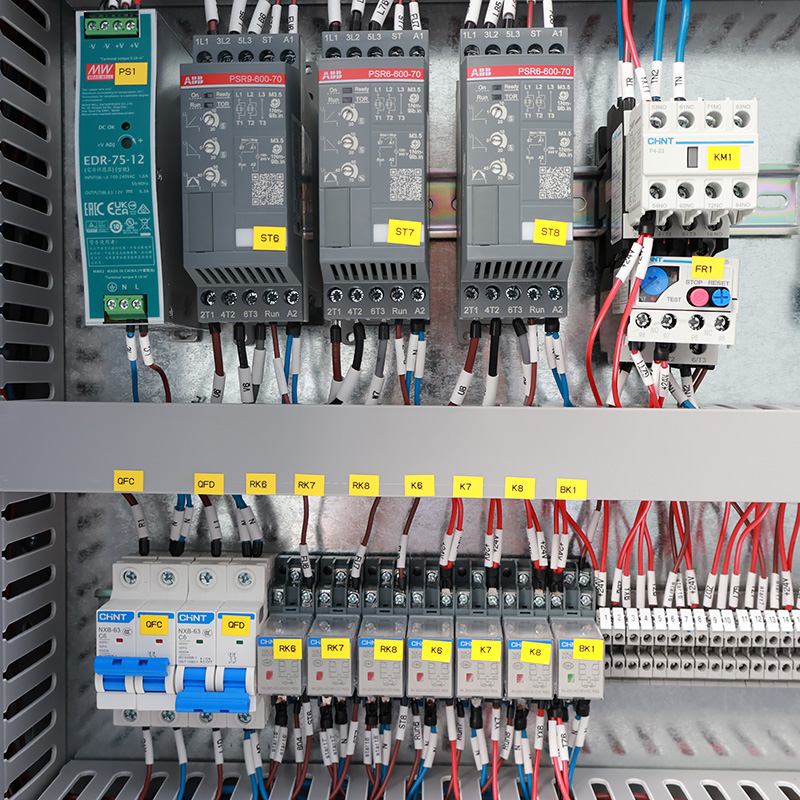

El corazón de este armario eléctrico exterior de acero inoxidable radica en su integración inteligente de arrancadores suaves de la serie ABB PSR y protecciones CHNT
componentes. La funcionalidad principal se centra en el aumento continuo de voltaje sin escalones, lo que elimina el perjudicial efecto de "golpe de ariete" comúnmente asociado
encontrado en los métodos tradicionales de arranque directo a la red. Cada circuito de motor está equipado con protección térmica contra sobrecargas dedicada y
y protecciones contra cortocircuitos para mantener la disponibilidad continua. El diseño interno está optimizado para la disipación térmica, incorporando ventiladores de refrigeración de alta eficiencia
y persianas de ventilación estratégicamente colocadas para evitar sobrecalentamientos durante las cargas máximas del verano. Además, la unidad incorpora

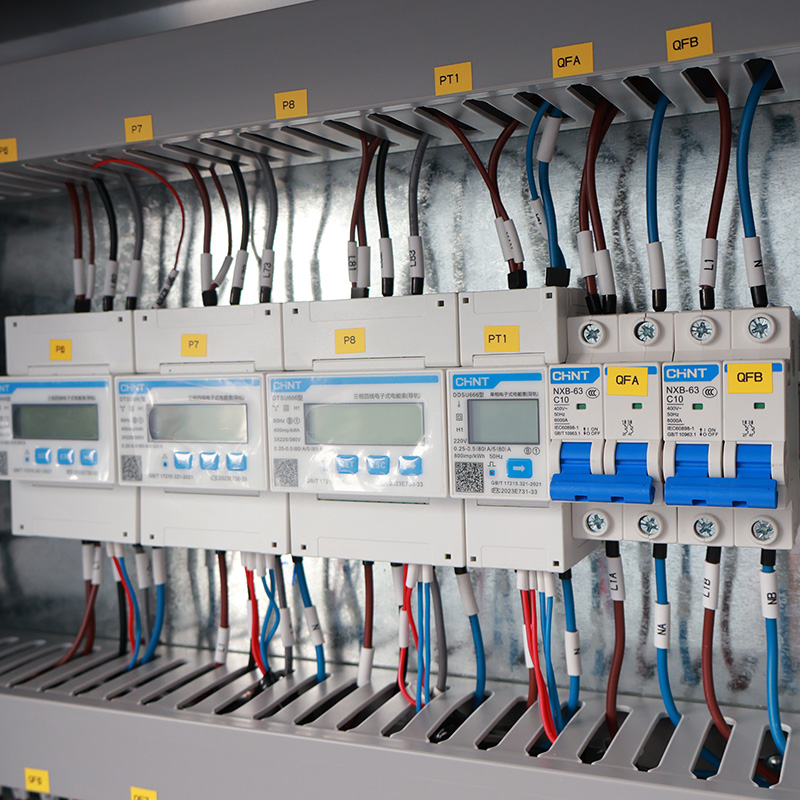

un comprehensivo sistema de medición digital que proporciona lecturas precisas de voltaje, corriente y consumo energético. Este enfoque basado en datos
permite a los técnicos diagnosticar posibles problemas en la red antes de que provoquen tiempos de inactividad. La inclusión de un mecanismo de parada de emergencia
e indicadores de estado claros en la fachada frontal garantiza que el personal pueda interactuar con el sistema de forma segura e intuitiva en todo momento, independientemente
de la complejidad de la circuitería interna.
Diseño y Cumplimiento
Diseño:

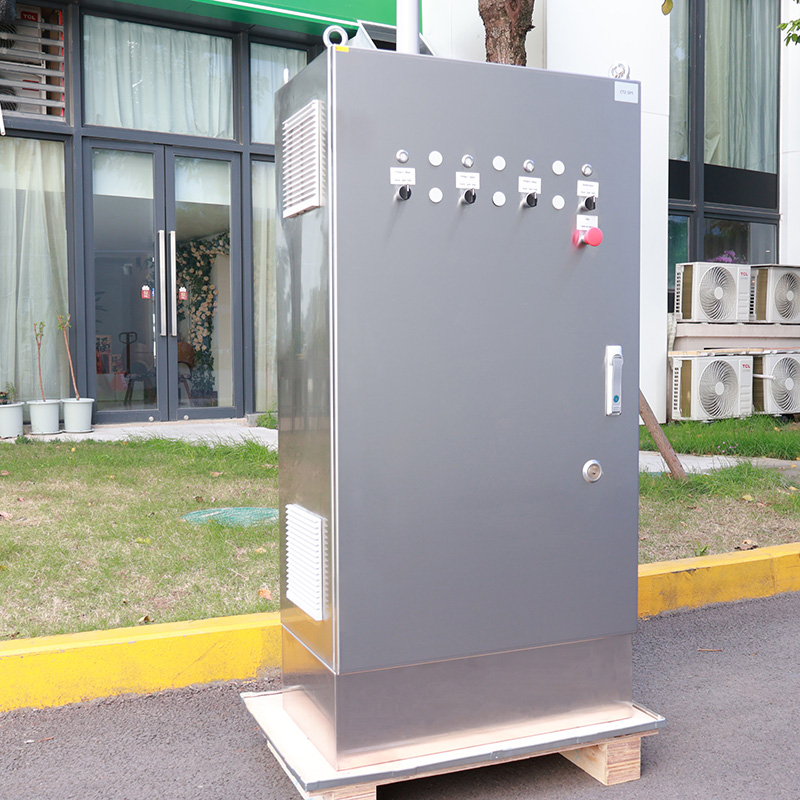

construido para resistir los climas más extremos, este panel de control de arranque suave cuenta con una carcasa de acero inoxidable 304 soldada con precisión y con
un acabado profesional cepillado. El diseño incorpora un sistema de juntas de sellado de doble capa y una arquitectura de techo inclinado para evitar la acumulación de agua

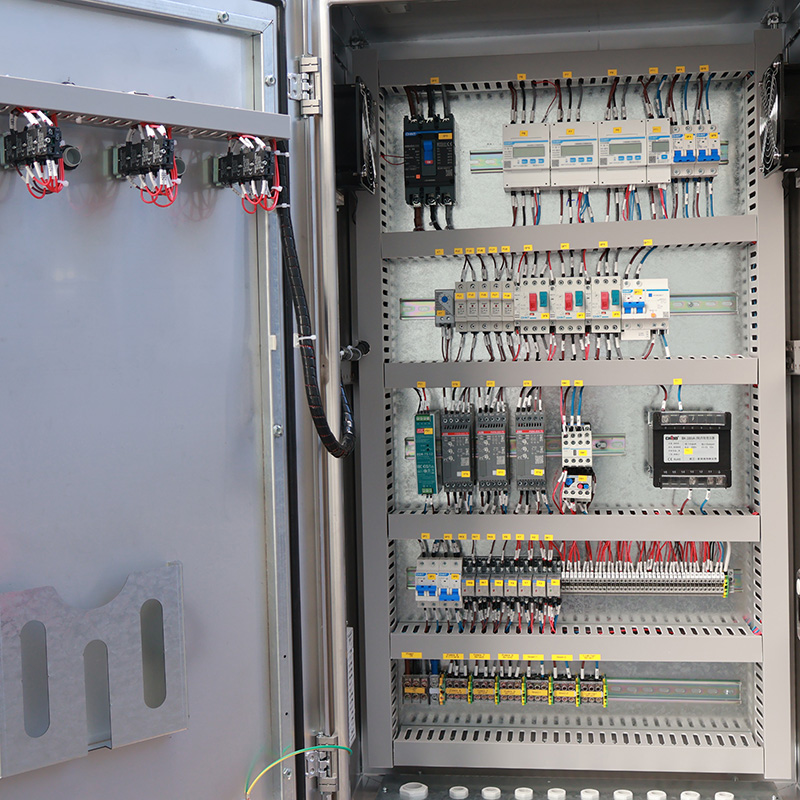

y la condensación interna. La gestión interna de cables utiliza canaletas ignífugas, lo que garantiza que las líneas de alta tensión queden
ordenadas de forma limpia y aisladas de los cables de control sensibles, facilitando así la localización de fallos y la futura expansión del sistema.
Cumplimiento:
A para garantizar la idoneidad para los mercados globales, el armario se fabrica estrictamente conforme a las normas internacionales IEC 61439 e IEC 62271.
Este compromiso con la conformidad garantiza que el cuadro de mando estanco IP55 ofrece un grado verificado de protección contra
la entrada de polvo y chorros de agua a baja presión desde cualquier dirección. Cada componente, desde las barras colectoras de cobre hasta el bloque de terminales más pequeño,
se somete a rigurosas pruebas dieléctricas y análisis de vibraciones, asegurando que la unidad cumpla con los requisitos de seguridad de proyectos de ingeniería de primer nivel
e instalaciones municipales en todo el mundo .
Ventajas clave
Durabilidad mejorada
El panel de arrancador suave de acero inoxidable ofrece una resistencia superior a la oxidación y a la niebla salina, garantizando que el exterior permanezca impecable
incluso en entornos costeros o con cloro. Esta durabilidad reduce la necesidad de reemplazar frecuentemente el armario o realizar costosas
reparaciones estéticas.
Preservación mecánica
Al aumentar gradualmente el par, el sistema reduce el desgaste de correas, engranajes y rotores de bombas. Este enfoque específico reduce significativamente
el costo total de propiedad al prolongar el tiempo medio entre fallos (MTBF) de toda la cadena hidráulica.
Eficiencia energética
Las curvas de arranque optimizadas reducen los cargos por demanda máxima impuestos por las compañías eléctricas. La monitorización integrada del factor de potencia ayuda a mantener una alta
eficiencia eléctrica durante la operación en estado estable, alineándose con las actuales iniciativas de energía verde y los objetivos corporativos de sostenibilidad.
Inteligencia Operativa
Las capacidades de monitorización remota permiten la integración en sistemas de gestión de edificios (BMS). Esto brinda a los responsables del sitio información en tiempo real
supervisión y alertas automáticas de fallos mediante protocolos de comunicación estándar, garantizando una respuesta rápida a cualquier anomalía técnica sin
requerir la presencia física constante en el lugar.
Parámetros
Tensión nominal |
trifásico 380 V - 415 V CA |
Carcasa Material |
acero inoxidable 304 (1,5 mm - 2,0 mm) |
Clasificación de Protección |
IP55 / NEMA 4X (calificado para exterior) |
Sistema de refrigeración |
Ventilación forzada con filtros de polvo |
Lógica de control |
Selector automático PLC / manual |
Certificación s |
Cumplimiento de las normativas CE, RoHS e IEC 61439 |
Frecuencia nominal |
50Hz / 60Hz |
Escenarios de Aplicación
Parques acuáticos y centros de ocio acuático
En el sector de la hostelería, el tablero de control de bombas resistente a la corrosión es fundamental para centros acuáticos y complejos turísticos de gran escala. Gestiona
filtración compleja para piscinas de olas e instalaciones de tamaño olímpico. La resistencia del armario frente a los vapores de agua tratada y la humedad
lo convierte en la opción preferida para los gestores que deben evitar interrupciones del servicio durante las temporadas de mayor afluencia.
Paisajes urbanos y fuentes musicales
Destinado a la infraestructura municipal, este cuadro automático de control de escenarios acuáticos es fundamental para la embellecimiento urbano. Sincroniza
fuentes musicales intrincadas y chorros de alta presión, garantizando transiciones fluidas en espectáculos coreografiados. Su carcasa robusta permite
su instalación en plazas públicas sin necesidad de cobertizos protectores adicionales, reduciendo así los costes de ingeniería civil sin comprometer una estética limpia.
Riego agrícola y abastecimiento de agua rural
Esta tecnología es altamente adaptable para riego a gran escala, donde la fiabilidad es primordial. El armario gestiona bombas sumergibles de alta potencia
que desplazan grandes volúmenes de fluido a lo largo de largas distancias. Su tecnología de arranque suave evita sobrepresiones que podrían reventar tuberías envejecidas,
mientras que el acero inoxidable protege contra fertilizantes corrosivos y polvo abrasivo en entornos rurales.
Gestión de aguas residuales industriales y aguas de proceso
Más allá de la estética, este sistema destaca en plantas de tratamiento de aguas residuales y circuitos de torres de refrigeración. Proporciona una distribución estable de energía a las bombas que manejan
fluidos cargados de productos químicos. La precisión del arrancador suave reduce las vibraciones mecánicas en tuberías pesadas, mientras que el acero inoxidable 304 garantiza que los componentes electrónicos internos permanezcan aislados de los gases industriales corrosivos, asegurando así una inversión de alto valor.
electrónicos permanezcan aislados de los gases industriales corrosivos, asegurando así una inversión de alto valor.
