Überblick
Der GGD-Typ-Einspeisekasten ist eine kritische Komponente in Niederspannungsanlagen und als primäre elektrische Einspeiseverteilung konzipiert. Er schließt an
außen quellen (z. B. Netze oder Stromversorgungsschränke) an und verteilt elektrische Energie sicher auf nachgeschaltete Niederspannungsverteilungsschaltanlagen oder
geräte. Als teil teil der GGD-Schaltanlage kombiniert er eine robuste Bauweise mit Effizienz, ist zur Schutzschaltung ausgelegt und gewährleistet einen unterbrechungsfreien Betrieb. Ideal
für Drehstromverteilungen verbindet er die Energieversorgung mit dem Endverbrauch und ist entscheidend für industrielle und gewerbliche Stromversorgungssysteme. verbindet Versorgung und Endnutzung, von zentraler Bedeutung in industriellen und kommerziellen Stromversorgungssystemen.
Kernkomponenten und Funktionen

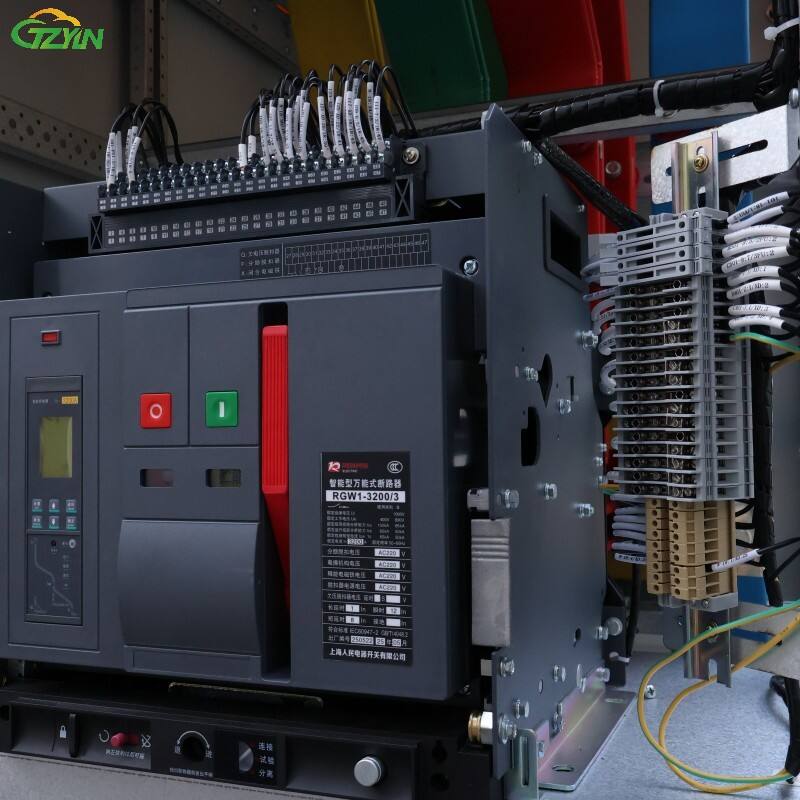

Zu den Hauptkomponenten gehören intelligente universelle Leistungsschalter, die als Hauptschutzeinrichtungen Überlast, Kurzschluss und Fehler verhindern. Es verfügt über
3-Phasen panelelemente, um die Kompatibilität mit Standardsystemen sicherzustellen. Wichtige Funktionen: Bezug von Leistung aus externen Quellen (z. B. Versorgungsschränke),
filterung/Stabilisierung des Stroms und Verteilung an nachgeschaltete Niederspannungs-GGD-Schaltanlagen. Er fungiert als zentrale Schnittstelle zur Überwachung des Energieflusses, wobei Komponenten
eine einfache Integration in größere Netzwerke ermöglichen. Die Konstruktion gewährleistet effiziente Verwaltung , indem primäre und sekundäre Verteilungsebenen miteinander verbunden werden, um die Stabilität aufrechtzuerhalten.
Design und Konformität
Design:
Der Schrank zeichnet sich durch ein modulares und kompaktes Design aus, das sowohl die Installationsarbeiten als auch die tägliche Wartung erheblich vereinfacht. Er ist speziell
dafür konzipiert, flexible kundenspezifische Konfigurationen zu unterstützen flexible kundenspezifische Konfigurationen , perfekt abgestimmt auf die unterschiedlichen Anforderungen kundenspezifischer GGD-Stromverteilungsschränke. Seine
stabil und die robuste Gehäuseform bildet eine zuverlässige Barriere, die interne Komponenten effektiv vor Staubansammlung, Feuchtigkeit und äußeren
einwirkungen schützt, wodurch eine langfristige strukturelle Haltbarkeit und stabile Leistung gewährleistet wird.
Konformität:
Dieses Schaltschrankgehäuse entspricht strikt einer umfassenden Reihe internationaler und regionaler Normen für Niederspannungsschaltanlagen und erfüllt vollständig alle vorgeschriebenen
sicherheitsvorschriften und Leistungsanforderungen. Diese strenge Einhaltung garantiert nicht nur sichere und stabile Betriebsführung in einer Vielzahl von Anwendungsumgebungen
sondern minimiert auch potenzielle Sicherheitsrisiken und verbessert die globale Systemkompatibilität für eine nahtlose Integration.
 |
 |
 |
Hauptvorteile
Hervorragende Zuverlässigkeit:
Ausgestattet mit intelligenten universellen Leistungsschaltern bietet es eine Echtzeitüberwachung von Strom, Spannung und Temperatur, wodurch eine schnelle Reaktion auf Fehler ermöglicht wird. Dies
minimiert Ausfallzeiten, was entscheidend ist, um Produktionsstillstände oder Serviceunterbrechungen zu vermeiden. Robuste Komponenten verringern den Austauschbedarf und erhöhen die Haltbarkeit.
Nahtlose Integration:
Als zentrale Niederspannungs-GGD-Schaltanlage verbindet sie sich nahtlos mit Drehstromverteilern, Versorgungsschränken und nachgeschalteten Schaltschränken. Dies eignet sich für neue/nachgerüstete
systeme, passt sich unterschiedlichen Architekturen an und gewährleistet eine konstante Leistung mit Netzen, Generatoren oder USV-Anlagen.
Individuelle Anpassung:
Eine Variante von kundenspezifischen GGD-Schränken, die umfangreiche Optionen bietet: Nennstrom (630A–3200A), Gehäusegröße, Schutzart (IP30–IP65) sowie Zusatzfunktionen wie
messung/Fernüberwachung. Die Flexibilität entspricht den individuellen Anforderungen von Projekten.
Erhöhte Sicherheit:
Über globale Standards hinaus verfügt sie über mehrere Schutzmaßnahmen: flammhemmendes Stahlgehäuse mit isolierenden Trennwänden, sicherheitsverriegelnde Antifehlbedienungs-Verriegelungen, und wärmeableitende
strukturen, die elektrische Schläge, Bedienfehler und Brandgefahren reduzieren.
Kosteneffiziente Wartung:
Modulares Design ermöglicht einen einfachen Zugriff auf Komponenten, vereinfacht Inspektionen/Reparaturen und reduziert Zeit-/Arbeitskosten. Energieeffiziente Teile minimieren Verluste; standardisierte
GGD-System gewährleistet leicht verfügbare Ersatzteile und senkt die Lebenszykluskosten.
Parameter
Nennspannung |
Niederspannung (z. B. 380 V) |
Phasenkonfiguration |
3-Phasen |
Nennstrom |
Bis zu 3200 A |
Schutzstufe |
IP55 (anpassbar) |
Material des Gehäuses |
Kaltgewalztes Stahl |
Anwendungsszenarien
Bereich Schwerindustrie:
In Fabriken, Stahlwerken und Automobilproduktionsanlagen fungiert diese Ausrüstung als primäres Einspeisepanel zur Steuerung der dreiphasigen Hochleistungsstromversorgung
und zur Verteilung von Elektrizität an Fertigungsstraßen, Maschinen und Hilfs-GGD-Schaltanlagen. Ihre robuste Konstruktion widersteht Vibrationen und Staub, und die Überlast
schutzfunktion verhindert effektiv Schäden an Geräten.
Gewerbe-/öffentlicher Gebäudesektor:
Für Orte mit komplexem Strombedarf wie Einkaufszentren, Flughäfen und Krankenhäusern empfängt diese Ausrüstung die Hauptstromversorgung und verteilt
strom an dreiphasige Verteilerschränke, die wiederum Beleuchtung, Klima- und Lüftungsanlagen, Aufzüge und Sicherheitsgeräte wie Feuerlöschpumpen versorgen. Die kundenspezifische
konstruktion passt in enge Räume, und die Fernüberwachungsfunktion kann die Effizienz optimieren, um eine unterbrechungsfreie Stromversorgung sicherzustellen.
Bereich städtische Infrastruktur:
Diese Kategorie umfasst städtische Umspannwerke und kommunale/Umweltschutzprojekte. In Umspannwerken verbindet die Ausrüstung Mittelspannungstransformatoren
und Sekundärschalttafeln, gleicht Dreiphasenlasten aus, um Netzüberlastungen zu vermeiden, und erfüllt Normen zur Integration in städtische Stromnetze. In Anwendungen
wie Klärwerken, Pumpstationen und Solaranlagen widersteht das witterungsbeständige Gehäuse mit Schutzart IP54 rauen Umgebungen, und es kann ebenfalls
schwankende dreiphasige Lasten handhaben, um sich an Änderungen der Erzeugung erneuerbarer Energien anzupassen und einen stabilen Betrieb von Anlagen sicherzustellen.
Bereich kritische Stromversorgung:
Rechenzentren verlassen sich auf seine Zuverlässigkeit. Es wird mit redundanten Stromversorgungsschränken wie Generatoren und USV-Systemen verbunden und liefert stabile Elektrizität an Server
racks über dreiphasige Verteilerschränke. Mit einer fehlerbedingten Reaktionszeit im Millisekundenbereich kann es sofort Ersatzstromquellen aktivieren und so den kontinuierlichen
betrieb von Systemen wie Cloud-Diensten, Finanzen und Kommunikation sicherstellen.
