Přehled
Dvojité automatické přepínací rozvaděče jsou navrženy tak, aby poskytovaly komplexní řešení pro správu energie
pro pro malé a střední požadavky na výkon. V éře, kdy prostoj znamená významné finanční ztráty, nabízí tento integrovaný
ATS rozvaděč centrální platformu, která kombinuje logiku přepínání se směrem dolů orientovaným rozvodem. Jeho hlavní funkcí je
cílem is sledovat kvalitu přiváděného napětí a v případě poruchy okamžitě spustit přepnutí. Na rozdíl od běžných
přepínačů je tato jednotka konstruována tak, aby zvládala několik nezávislých obvodů, což umožňuje jemnou kontrolu nad různými zátěžemi zařízení .
Slouží jako konečná pojistka pro komerční a lehčí průmyslovou infrastrukturu a zároveň naplňuje mezeru mezi surovým vstupním napájením
a citlivý provozní hardwaru.
Základní součásti a funkce

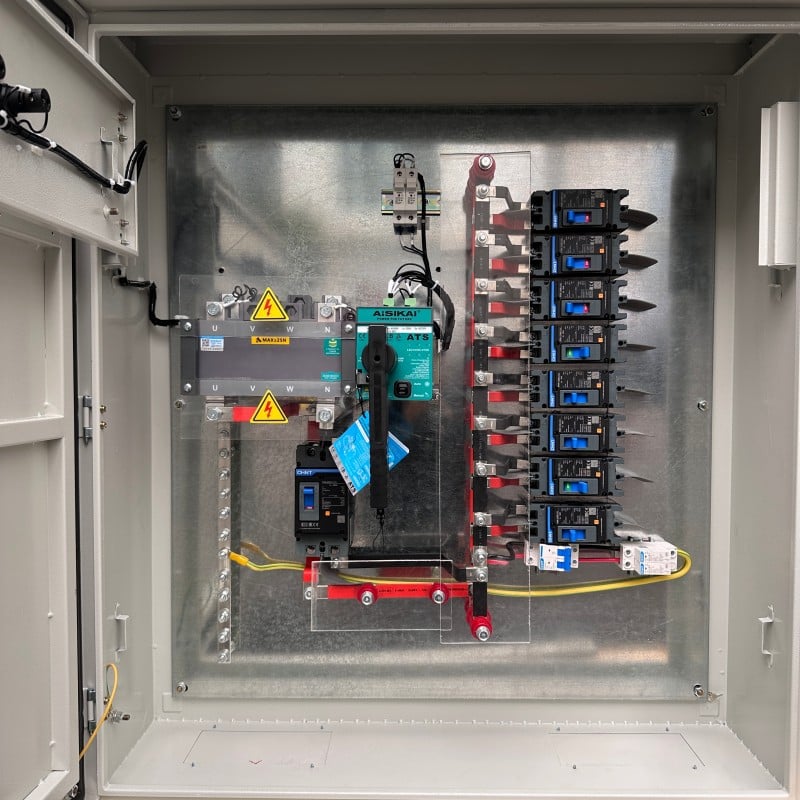

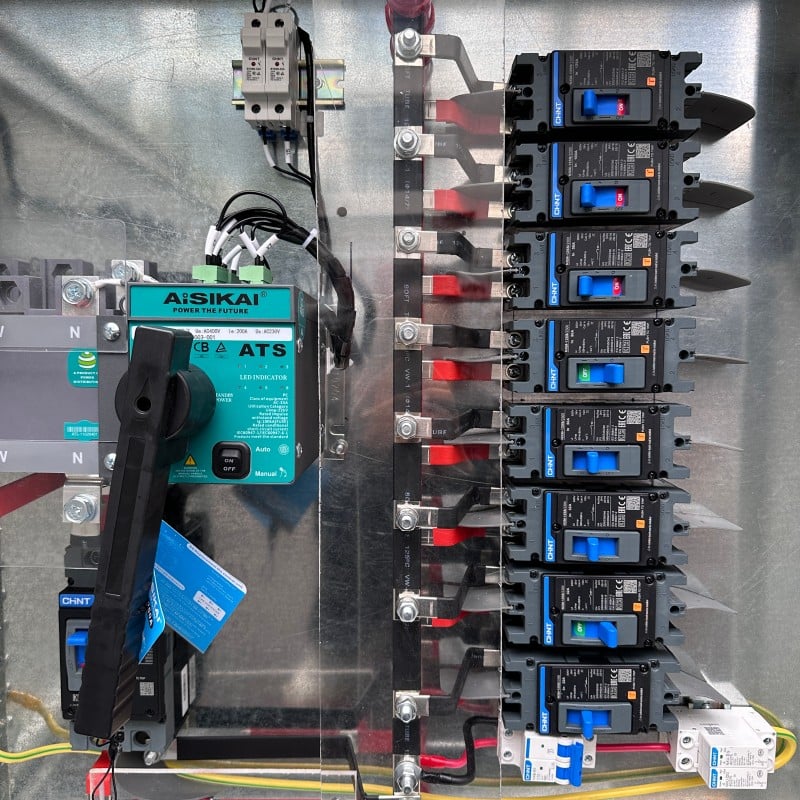

U srdcem tohoto systému je vysokopřesný trojfázový automatický přepínač zátěže s proudem 200 A, schopný řídit
významné zatížení proudem s minimálním obloukováním. Skříň je vybavena sofistikovaným modulem řídicí logiky , často označovaným jako
automatický Elektrické síť Panel pro detekci výpadku napájení (AMF), který detekuje výpadky veřejné sítě a odesílá dálkový startovací signál do záložního

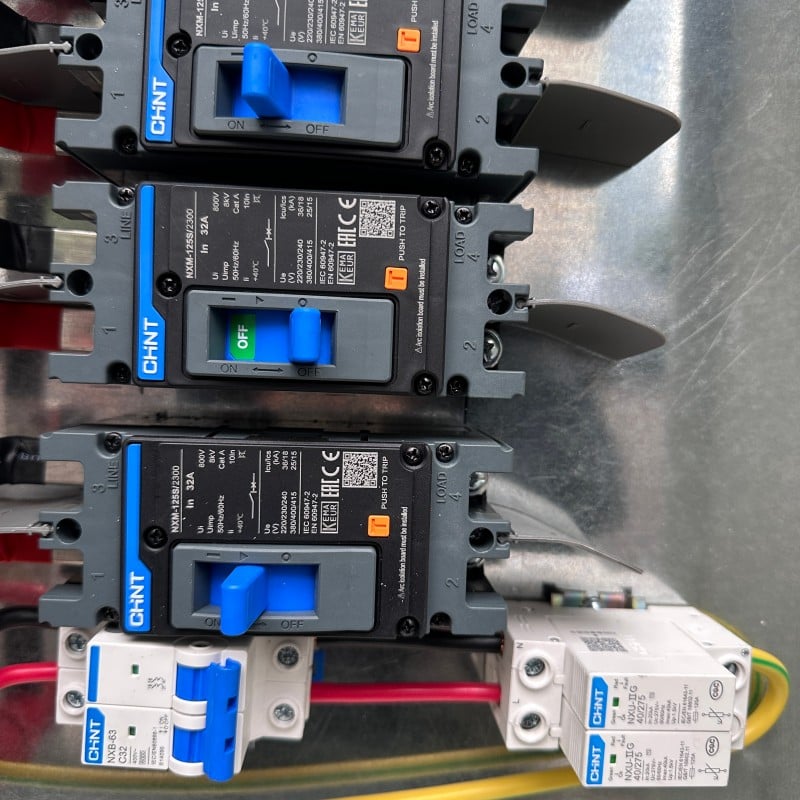

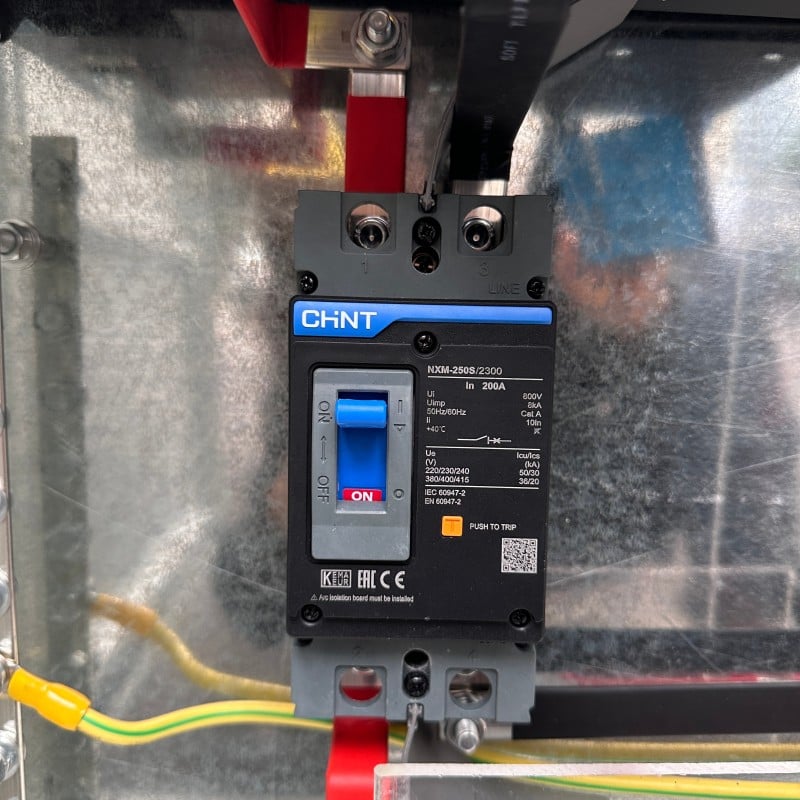

generátoru. Pro zajištění konkrétní zařízení ochrany je vnitřek vybaven více modulárními jističi CHNT (MCCB) a malými jističi
pro obvod klacky (MCB). Tyto komponenty spolupracují tak, aby zajistily ochranu proti zkratu a
ochrana proti přetížení pro každou jednotlivou větev. Zahrnutí vysoce kvalitní měděné sběrnice a průhledné izolační kryty zajišťují

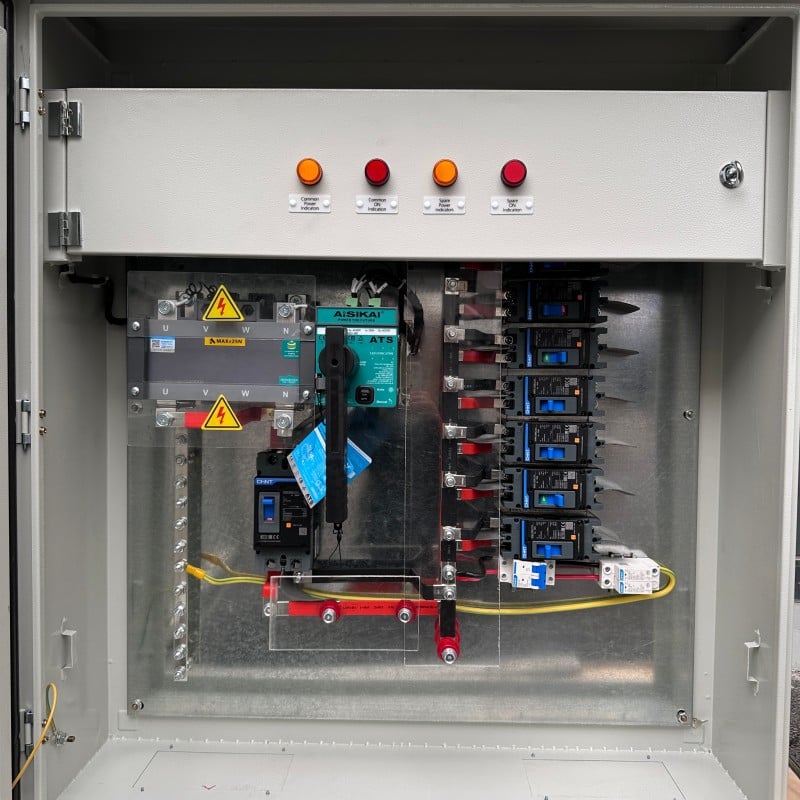

optimální vodivost při zachování přísných bezpečnostních norem. Dále přední rozhraní obsahuje intuitivní LED indikátory, které
poskytují aktuální informace o dostupnosti napájení a výběru aktivního zdroje.
Návrh a soulad
Design:

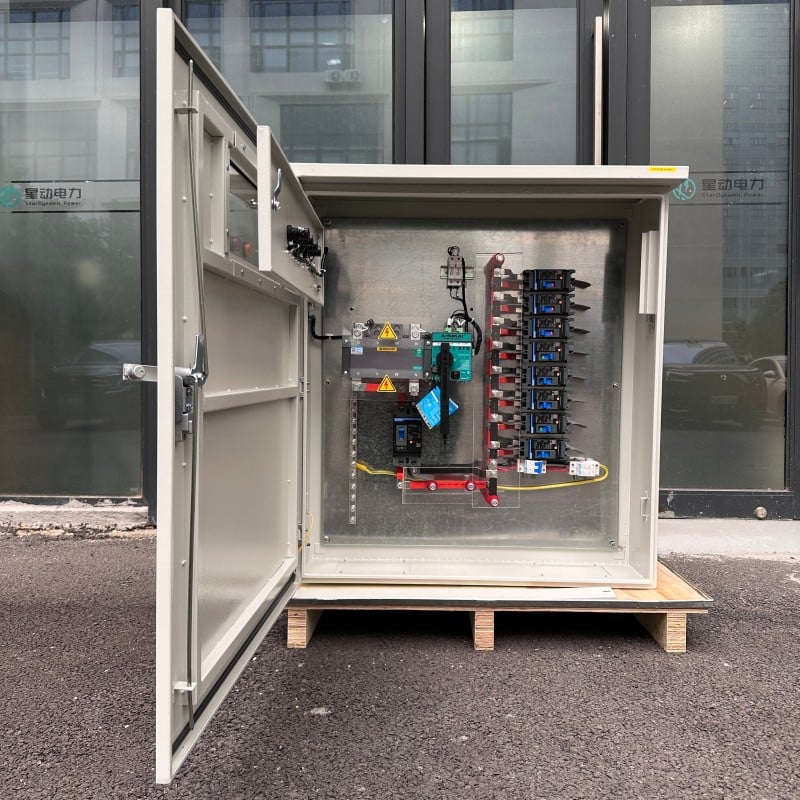

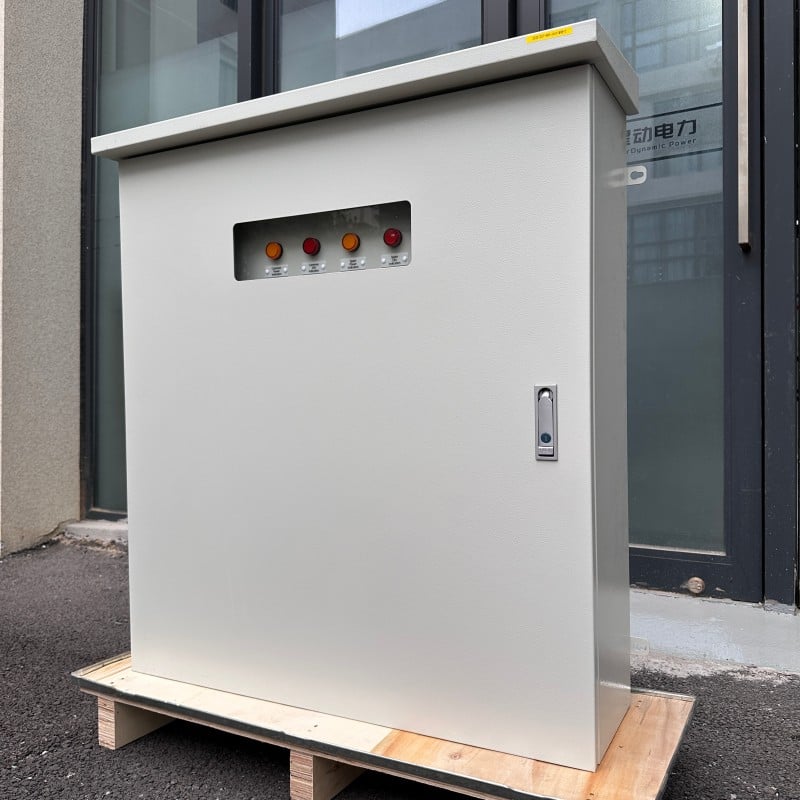

Tato přepínací skříň pro nouzové napájení je umístěna v robustní ocelové skříni s práškovým povlakem, navržené pro
dlouhá životnost v náročných prostředích. Mechanická konstrukce je vybavena posílenými křídlovými dveřmi s bezpečnostním zámkem,
který brání neoprávněnému přístupu a zároveň umožňuje snadnou údržbu. Vnitřní uspořádání je pečlivě promyšlené tak, aby byly řídicí
kabely odděleny od vysokonapěťových napájecích vedení, čímž se snižuje elektromagnetický rušivý vliv a zvyšuje se celková stabilita systému.
celková stabilita systému.
Soulad:
Dodržení předpisů je základem rozvaděče 3fázového automatického přepínače napájení (ATS). Každá vnitřní součástka – od hlavního spínače
až po zařízení pro ochranu proti přepětí – splňuje mezinárodní bezpečnostní certifikace, jako jsou CE a IEC. Použití materiálů odolných proti hoření
a průhledných ochranných krytů nad živými sběrnými lištami minimalizuje riziko náhodného kontaktu během kontrol.
Důkladné zkušební postupy zajišťují, že skříň uchovává svou strukturální integritu i za tepelného namáhání.
Hlavní výhody
Nepřetržitá provozní kontinuita a ochrana zátěže
Hlavní výhodou tohoto systému je jeho schopnost téměř úplně eliminovat prostoj díky automatickým přechodům vysokou rychlostí.
Okamžitým přepínáním mezi zdroji napájení chrání citlivé elektronické zařízení před škodlivými účinky
náhlých výpadků, poklesů napětí a lidských chyb spojených s ručním přepínáním. Tím je zajištěno, že kritické podnikové
procesy, jako je zpracování dat nebo automatické klimatizace, nadále fungují bez jediné sekundy přerušení.
Vynikající jemná vícecirkuitová správa
Na rozdíl od základních přepínačů, které řídí jeden celkový zátěžový obvod, tento rozvaděč chrání každý podobvod nezávisle pomocí
vysoce kvalitních jističů CHNT. V případě technické závady nebo přetížení v konkrétní větvi zajišťuje integrovaná ochrana, že
vyklopnout se bude pouze tento místní obvod, zatímco zbývající zařízení nadále získávají stabilní napájení. Tato selektivní koordinace zabrání
malé poruchy vybavení, aby nedošlo k úplnému výpadku napájení celého zařízení, čímž se výrazně zvyšuje celková elektrická odolnost.
Zjednodušená údržba a diagnostika v reálném čase
Externí rozhraní je navrženo tak, aby byla maximální viditelnost zajištěna jasně označenými LED indikátory pro běžné stavy napájení a záložního
napájení. To umožňuje správcům zařízení provádět rychlé vizuální kontroly bez otevírání dveří skříně a na první pohled identifikovat stav zdroje napájení a aktivní připojení.
vnitřní uspořádání vodičů a průhledné bezpečnostní kryty zjednodušují rutinní údržbu a odstraňování poruch mimořádně, čímž se snižují náklady na práci a zajišťuje se bezpečná údržba systému
autorizovaným personálem.
vše v jednom – úspora prostoru a nákladů
Integrací automatického přepínače napájení, řídicí logiky AMF a rozvaděče do jednoho kompaktního průmyslového
Zařízení třídy
Rozvaděč ATS, uživatelé ušetří významný prostor pro instalaci a náklady na hardware. Tento integrovaný přístup výrazně snižuje složitost
místního zapojení, minimalizuje počet potenciálních míst poruch v elektrickém řetězci a urychluje proces uvedení do provozu. Představuje
vysoce cenově efektivní profesionální řešení, které nahrazuje několik samostatných komponent jedním sjednoceným, vysokovýkonným
.
Parametry
Parametry |
Specifikace |
Produkt Kategorie |
Dvojitý automatický přepínací spínač |
Názovový proud (v) |
200A |
Provozní napětí |
380 V / 400 V / 415 V (3 fáze) |
Frekvence |
50Hz / 60Hz |
Typ přepínání |
Třída PC |
Počet pólů |
4P |
Značka jističe |
CHNT |
Stupnice ochrany |
Průmyslový rozvaděč určený pro vnitřní i venkovní použití |
Případné scénáře použití
Obchodní budovy a kanceláře
Tento systém je ideální pro malé podnikové centra, kde je nepřetržitý dodávka elektrické energie zásadní pro servery, bezpečnostní systémy a klimatizační zařízení.
zajišťuje, že výtahy, osvětlení a komunikační sítě zůstávají v provozu i během výpadků veřejné sítě, čímž se udržuje bezpečnost a pracovní výkon.
safety and productivity.
Zdravotnictví a specializované kliniky
V lékařském prostředí může i krátký výpadek napájení ohrozit citlivé diagnostické přístroje nebo chladicí zařízení pro léky.
Rychlá přepínací schopnost poskytuje potřebnou spolehlivost, aby zůstaly v provozu životně důležité systémy podpory života a monitorování
do doby, než bude hlavní síť obnovena.
Malé průmyslové výrobní provozy
U automatických výrobních linek může náhlý výpadek napájení vést ke ztrátě materiálu nebo poškození strojů. Tato rozvaděčová skříň zajišťuje bezproblémový přechod
na napájení z generátoru, což umožňuje řízené vypnutí nebo nepřetržitý provoz kritického montážního vybavení.
Telekomunikace a datová centra
Moderní komunikace závisí na nepřetržitém napájení. Jako distribuční brána chrání tato skříň síťové racky a základnové stanice
před kolísáním napětí a zajistí tak nepřetržitý přenos dat bez ohledu na stav hlavní sítě.
