Přehled
Tato průmyslová rozvodní skříň je navržena tak, aby poskytovala sofistikované a bezpečné řešení pro správu složitých elektrických zátěží
v moderních výrobních zařízeních. Její hlavní funkcí je optimalizace rozvodu elektrické energie prostřednictvím přesné systémové architektury, čímž se zajišťuje
efektivní směrování energie k různým koncovým bodům při dodržení přísných bezpečnostních norem. Konsolidací složitých modulů pro ochranu obvodů
a regulaci napětí do jediné stěnové skříně se vyhnete neefektivnosti a nepřehlednosti zapojení spojené s decentralizovanými systémy. Jednotka je navržena tak, aby odolala
h náročným průmyslovým podmínkám a poskytovala jak mechanickou ochranu, tak vysokou spolehlivost pro každodenní provoz. Ať již napájí těžké stroje
nebo podporuje vysoce citlivé testovací systémy, tento systém slouží jako odolná základna elektrické infrastruktury a efektivně propojuje hlavní zdroje elektrické energie
s koncovými aplikacemi s nevyrovnatelnou přesností a bezpečností.
přesnost a bezpečnost.
Základní součásti a funkce

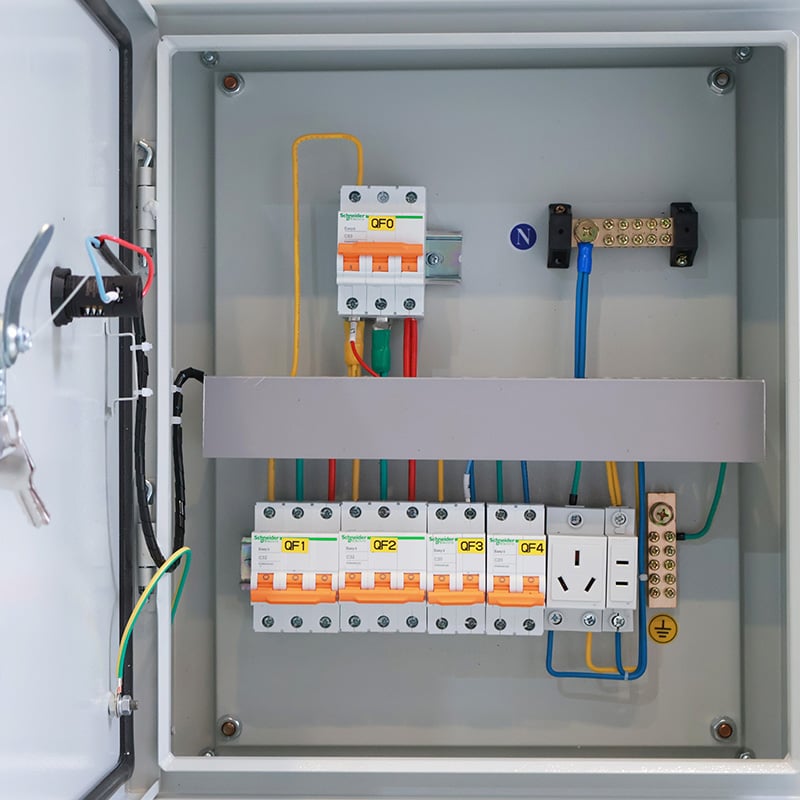

Architektura tohoto přizpůsobeného rozváděče pro testování zařízení ve výrobní dílně je založena na vysoce spolehlivých komponentách společnosti Schneider Electric,

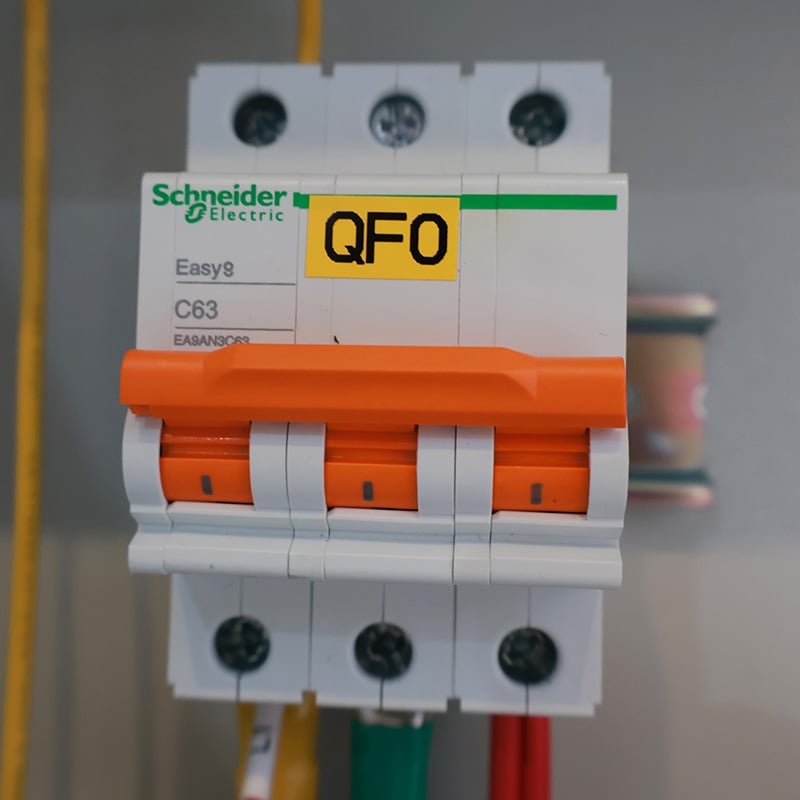

což zajišťuje optimální ochranu připojeného hardwaru. Hlavní přívod je řízen třífázovým jističem (QF0), který slouží jako

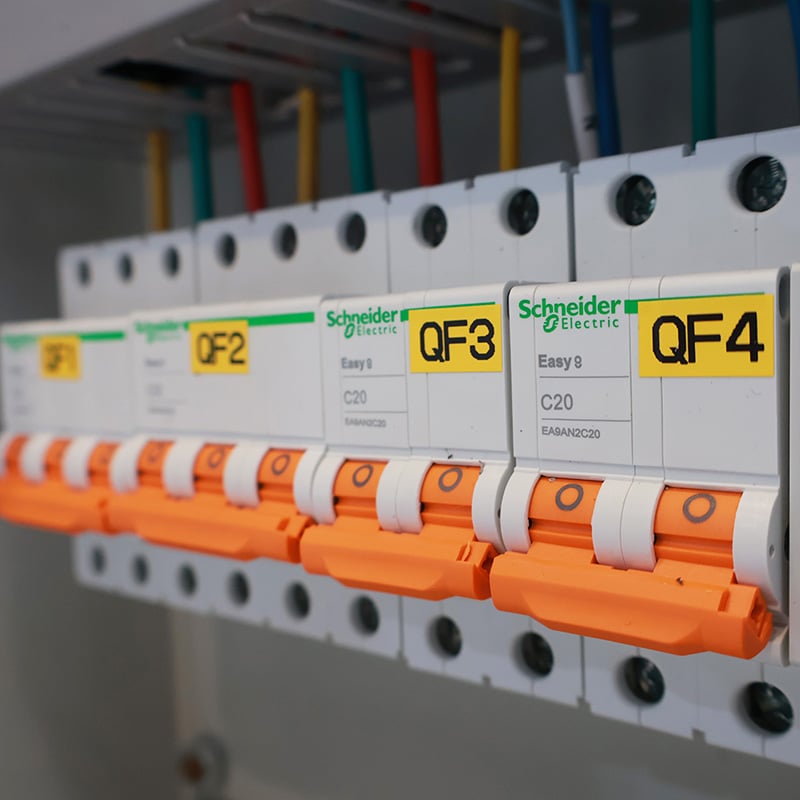

hlavní izolátor a chrání celý systém před přetížením a zkratovými proudy. Po hlavním napájení jsou čtyři samostatné malé jističe (QF1–QF4),
které rozvádějí energii do samostatných výstupních vedení a umožňují nezávislé řízení a údržbu různých pracovních stanic
nebo strojů. Pro flexibilní přístup k síti je integrována průmyslová zásuvka; vyhrazené měděné sběrnice pro nulový (N) a ochranný vodič (PE)
c zajišťují stabilní a bezpečný referenční bod. Tato logická uspořádání nejen usnadňuje rychlou instalaci a odstraňování poruch, ale také
zajišťuje, že jakákoli porucha je izolována pouze v konkrétní větvi, čímž se zabrání úplnému výpadku systému a maximalizuje se celková dostupnost v kritických testovacích
prostředích.
Návrh a soulad
Design:
Tato rozvodní skříň se bezpečnostním jističem je umístěna v robustní ocelové skříni s práškovým povlakem, která poskytuje vynikající ochranu
proti environmentálním nečistotám, jako je prach a vlhkost. Vnitřní uspořádání odpovídá přísným průmyslovým normám pro elektrické rozvody a využívá kabeláže s barevným kódováním
pro jednoznačnou identifikaci jednotlivých obvodů. Zámknutelná dveřní konstrukce zajišťuje, že do vnitřních komponent mohou přistupovat pouze oprávnění pracovníci, čímž se výrazně snižuje riziko náhodného dotyku
nebo neoprávněného zásahu během provozu.
Soulad:
Dodržení mezinárodních předpisů pro elektrickou bezpečnost je základním prvkem konstrukce tohoto zařízení. Vnitřní uspořádání, včetně svorkovnic, uzemňovacích mechanismů a rozestupu jističů, splňuje zásadní průmyslové normy, aby zaručilo dlouhou životnost a zabránilo obloukovým poruchám nebo přehřátí.
každá součást je vybrána s ohledem na vysoký provozní cyklus a tepelnou odolnost, aby skříň zůstala vyhovující i při trvalém zatížení.
Každá součást je vybrána s ohledem na vysoký provozní cyklus a tepelnou odolnost, aby skříň zůstala vyhovující i při trvalém zatížení.
tímto zajišťuje bezpečné prostředí pro obsluhu i zařízení v provozních podmínkách s vysokými nároky.
Hlavní výhody
Modulární škálovatelnost
Rozvaděč elektrické energie pro tovární dílnu je navržen s logickým, modulárním vnitřním uspořádáním, které umožňuje rychlé úpravy, výměnu komponentů
nebo budoucí modernizace bez nutnosti kompletního přepracování stávající elektrické infrastruktury.
Zvýšená operační bezpečnost
Vybaven premium kvalitními jističi a jasně oddělenými trasami vedení výrazně snižuje riziko elektrických požárů, poškození zařízení
a úrazů obsluhy a zajišťuje bezpečné a předpisům vyhovující pracovní prostředí.
Vynikající odolnost
Odolný průmyslového typu vnější plášť je konstruován tak, aby odolal náročným podmínkám, a chrání vnitřní elektroniku před prachem, nárazy
a denním opotřebením, čímž zaručuje prodlouženou životnost a stálý výkon.
Optimalizovaná energetická účinnost
Centralizací řízení elektrické energie minimalizuje poklesy napětí a zbytečné splétání kabelů a poskytuje čistější a efektivnější tok rozváděné energie, který
zlepšuje stabilitu a přesnost připojeného elektrického zařízení.
Parametry
Hlavní vypínač |
Schneider Easy9 C63 (třífázový) |
Větvové jističe |
4 × Schneider Easy9 C20/C32 |
Výstupní rozhraní |
4 větvové obvody + integrovaná zásuvka |
Zazemňování |
Vyhrazený měděný přípojný svorkovník PE |
Nezávislé |
Vyhrazená měděná nulovací lišta |
Případné scénáře použití
Laboratoře a výzkumná centra
Poskytuje mimořádně hladký a čistý výstup napájecího napětí, který plně vyhovuje přísným požadavkům na stabilitu napětí složitých experimentů
zařízení během vysoce přesné detekce a dlouhodobého testování odolnosti hardwaru.
Dílny na staveništích
Díky svému odolnému ochrannému pouzdru a přenosnosti je hlavní volbou pro dočasné řízení elektrické energie na staveništích, bezpečně dodává
elektrický proud vysokovýkonovým ručním nářadím a osvětlovacím systémům.
Zkušebny automobilových technologií
V těchto prostředích citlivých na elektrický šum je tento trojfázový rozvaděč nasazován u zkušebních zařízení pro motory a spolehlivě pohání složité
simulační vybavení a diagnostické přístroje, čímž zajišťuje přesnost dat.
Chytré montážní linky v továrnách
Jako centrální zdroj energie pro chytrou výrobu využívá modulární konfigurace k uspokojení individuálních požadavků na napájení automatizačního vybavení,
chrání pole senzorů a řídicí skříně PLC, aby zaručoval nepřetržitý provoz.
