Ümumi baxış
Bu birlik, müasir, ağıllı şəbəkə elektrik şəbəkələri üçün nəzərdə tutulmuş yüksək sıxlıqlı mərkəzləşdirilmiş düyündür. İnteqrasiya edərək müasir texnologiya
qaz izolyasiyası texnologiyasını, sistem fiziki ölçüsünü əhəmiyyətli dərəcədə azaldır və eyni zamanda üstün dielektrik performansını maksimuma çatdırır.
Çoxfunksiyalı açma-qapama platforması kimi fəaliyyət göstərərək, şəbəkənin səmərəli yenidən konfiqurasiyasını və sürətli qəza izolyasiyasını təmin edir. Bütün daxili
komponentlər ağır işləyən, atmosfer təsirlərinə davamlı metal qoruyucu qabın daxilində qorunur.
Şəbəkə infrastrukturuna xüsusi həll kimi, bu cihaz müxtəlif sənaye və
yaşayış sahələri. Bu avadanlıq, uzunmüddətli struktur sabitliyinə və minimal sahə istifadəsinə üstünlük verən kommunal təşkilatlara qəti və etibarlı qidalanma həlli kimi çıxış edir uzunmüddətli struktur sabitliyi
və minimal sahə istifadəsi.
Əsas Komponentlər və Xüsusiyyətlər

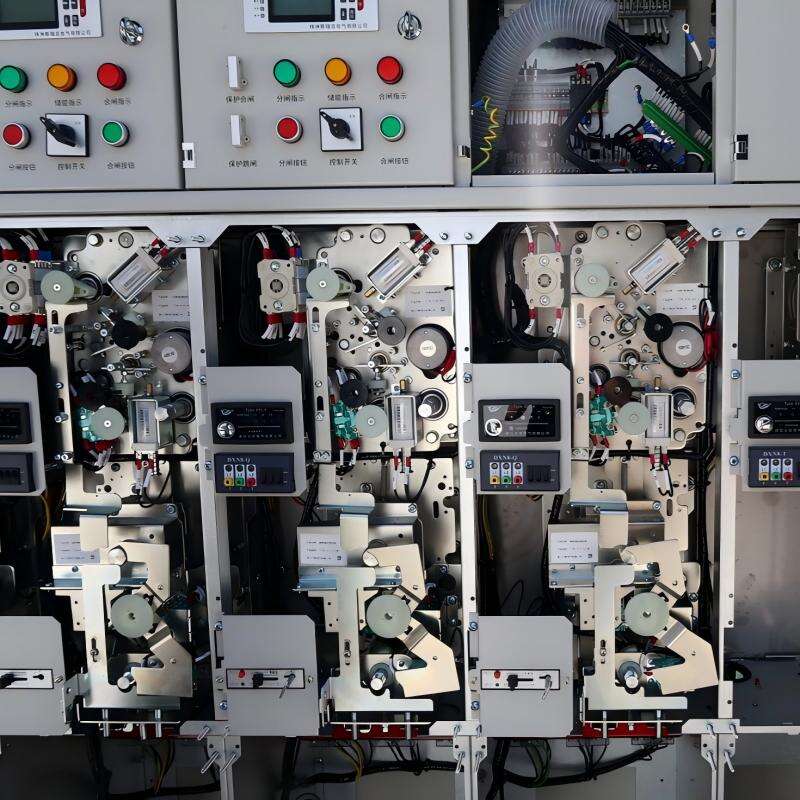

Daxili mühəndislik yüksək keçiricilikli şin matrisi və dəqiq istehsal olunmuş açarlanma modullarına əsaslanır. Onun əsas
açarlanma qutusu tamamilə qapalı və azotla sınaqdan keçirilmişdir; bu da dövrəni oksidləşməyə, rütubətə və zərrəciklərin daxil olmasına qarşı qoruyur.
Açarlanma funksiyası yüksək səviyyəli vakuumlu söndürücülər və yükün kəsilməsi üçün nəzərdə tutulmuş açarlar tərəfindən idarə olunur, kritik dövrə keçidləri zamanı anlıq cavab verməni təmin edir zaman
və sadələşdirilmiş qoşulma üçün sistem standartlaşdırılmış qoşulma bushinqlərindən istifadə edir ki, bu da yüksək gərginlikli kabel sonlandırılmalarının sahədə quraşdırılmasını asanlaşdırır. Struktur bütünlüyü daha da yaxşılaşdırılmışdır: aşağı gərginlikli və yüksək gərginlikli zonalar ayrı-ayrılıqda yerləşdirilərək
elektromaqnit maneələrinin yaranması qarşısı alınmışdır. Bundan əlavə, qurğu ağıllı rəqəmsal monitorinq modulunu daxil edir
və real vaxt proqnozlaşdırması
diagnostics , açar mövqeləri və daxili qaz təzyiqi səviyyələri üçün aydın vizual göstəricilərə malik xarici interfeys ilə tamamlanır.
Dizayn və Uyğunluq
Dizayn:

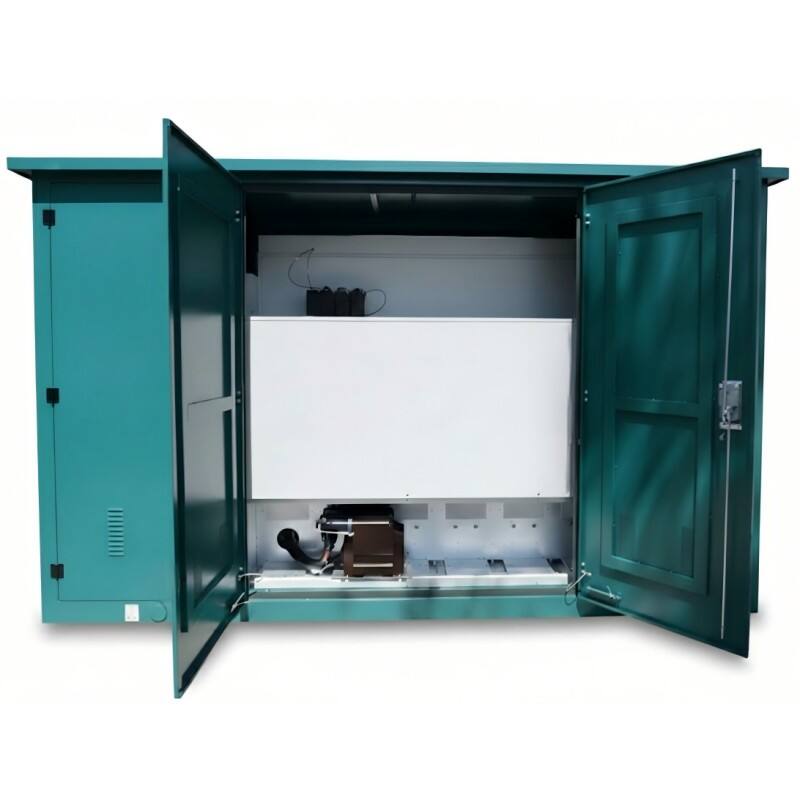

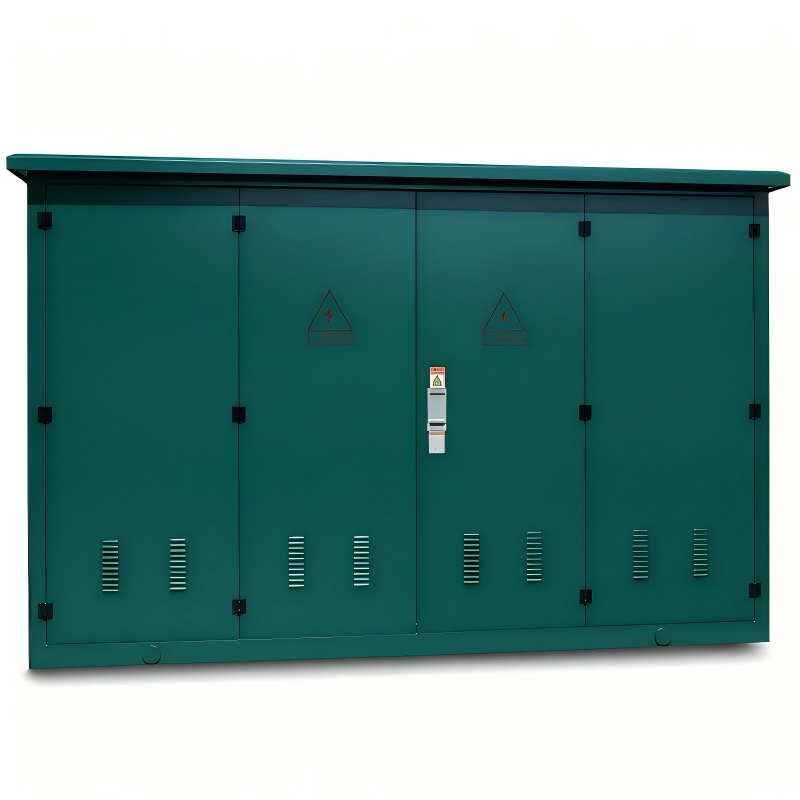

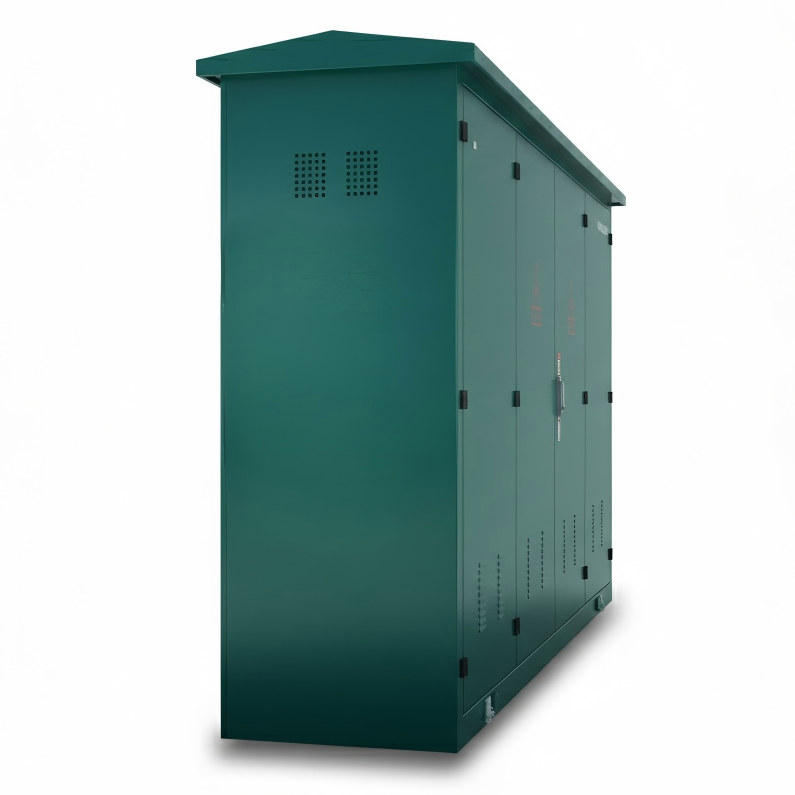

Stansiya IP55 mühafizə reytinqlərini tamamilə aşan çoxqatlı, korroziyaya qarşı sinklənmiş korpusla qorunur. Bu sərt,
gücləndirilmiş dizayn, korroziyaya uğramış sahil zonalarında və ya ağır sənaye mühitlərində belə daxili birləşmə lövhəsinin qalmasını təmin edir
duz spreyi və kimyəvi parçalanmaya davamlıdır. Şkaf gizli ağır yüklü menteşələr və çoxnöqtəli yüksək təhlükəsizlik sistemi ilə dizayn edilmişdir.
icazəsiz giriş və vandalizmin qarşısını effektiv şəkildə almaq üçün kilidləmə mexanizmləri.
Uyğunluq:
Bu avadanlıq tam sertifikatlaşdırılmışdır və orta gərginlikli paylayıcı qurğular üçün ciddi IEC 62271-200 beynəlxalq standartlarına uyğundur.
Hər 10 kV-luq halqa əsas qurğu (rmu) qismən boşalma təhlili və ildırım impulsu da daxil olmaqla, hərtərəfli keyfiyyət yoxlamasından keçir.
davamlılıq testi. Sistem 10 kV outdoor açarlanma qurğusunun köhnəlmiş infrastrukturla pərəkənd inteqrasiyası üçün hazırlanmışdır.
altstansiya qlobal ictimai kommunal təchizat tətbiqləri üçün bütün təhlükəsizlik və performans tələblərini ödəyir.
Əsas Fərdiqliyi
Optimal Fəzanın İstifadəsi
Yüksək performanslı qazla izolyasiyalı texnologiyadan istifadə etmək, ənənəvi hava ilə izolyasiyalı alternativlərə nisbətən qeyri-adi kompakt həcimli dizayna imkan verir.
bu, avadanlığın xüsusilə dar şəhər gəzinti yollarında və ya məhdud kommunal servitut sahələrində tətbiq edilməsi üçün uyğun edir.
məhdud kommunal servitut sahələrində.
Maksimum İşlətmə Təhlükəsizliyi
10 kV metal örtüklü açarlanma qurğusu daxili arx qüsurlarına qarşı zirehli maneə təmin edir. Qurğu tamamilə mexaniki və elektrikli kilidləmələrlə təchiz olunmuşdur;
bu da texniki operatorların təhlükəsiz və ya düzgün olmayan ardıcıllıqla açarlanma əməliyyatlarını fiziki olaraq yerinə yetirməsinə mane olur.
texniki operatorların təhlükəsiz və ya düzgün olmayan ardıcıllıqla açarlanma əməliyyatlarını fiziki olaraq yerinə yetirməsinə mane olur.
Minimum ömrü boyu texniki xidmət
Çünki tənqidi əsas komponentlər qorunmuş paslanmayan polad tankın daxilində tamamilə qablaşdırılmışdır, onlar tamamilə
mühit təsirindən yaradılan aşınmadan izolyasiya olunur. Bu şəbəkə həllinə uyğun kabel budaq paneli sahədə xidmət göstərmə tezliyini və dəyərini
30 illik istismar müddəti ərzində əhəmiyyətli dərəcədə azaldır.
Esnek Modullu İnkişaf
Daxili panelin modullu dizaynı enerji şirkətlərinə lokal yüklənmə tələbinin artması ilə əlaqədar olaraq qidalandırıcıları addım-addım artırmağa imkan verir.
bu daxili miqyaslaşdırma qabiliyyəti stansiyaya sürətlə inkişaf edən ağıllı şəhərlər üçün gələcəyə yönəldilmiş kapital investisiyası statusu verir.
Parametr
Qeyd olunmuş Sistem Gərginliyi |
10 kV / 12 kV |
Nominal Tezlik |
50Hz / 60Hz |
İzolyasiya ortamı |
10 kV SF6 qazla izolyasiyalı açar aparatı (GIS) |
Əsas Şin Cərəyanı |
630 A – 1250 A |
Xüsusilaşdırma |
Mövcuddur |
Ətraf mühitin qorunması |
IP55 / IP65 qiymətləndirilməsi |
Qoşulma növü |
10 kV kabellər üçün budaq paneli |
Tətbiq ssenariləri
Şəhər daxilində enerji paylanması
Yüksək sıxlıqlı şəhər koridorlarında bu stansiya mürəkkəb yeraltı kabel şəbəkələri üçün əsas seçim rolunu oynayır. Onun kompakt
10 kV metal örtüklü açar cihazının çərçivəsi şəhər peyzajlarına mane olmayaraq yerləşir, daxili məntiq isə yaşayış sahələrinə
yerli şəbəkənin təmiri və ya avareyada keçid zamanı qeyri-müəyyən müddət ərzində enerji təchizatını təmin edir. Bu yüksək effektivlikli 10 kV açıq hava açar altstansiyası kimi
şəhərlərdə məhdud ərazi ilə artan elektrik enerjisi tələbinin yaratdığı ziddiyyəti həll edir.
Sənaye və ticarət mərkəzləri
Fabrikalar, loqistika mərkəzləri və böyük alış-veriş kompleksləri intensiv elektrik tələbatlarını sabitləşdirmək və idarə etmək üçün yüksək gərginlikli kabel ötürücü şkafından istifadə edirlər.
10 kV SF6 qazla izolyasiyalı açar cihazı (GIS) bahalı dayanma müddətlərini aradan qaldırmaq üçün tələb olunan missiya-özəlliyi olan etibarlılığı təmin edir.
bu sistem həmçinin ağıllı sənaye parkı idarəetməsi və real vaxtda yükün izlənilməsi üçün avtomatlaşdırılmış SCADA sistemləri ilə mükəmməl inteqrasiya olunur.
real vaxtda yükün izlənilməsi.
Bərpa olunan enerji mənbələrinin inteqrasiyası
Böyük miqyaslı günəş panelləri massivi və külək elektrik stansiyaları milli ötürülmə xətləri ilə qovşaqlaşdıqda, bu qurğu vacib toplama və paylayıcı nöqtə kimi fəaliyyət göstərir.
gücün uzaq coğrafi yerlərdə toplanması təmin edilən möhkəm 10 kV kabel budaq lövhəsi çoxsaylı dəyişən enerji girişi ilə işləyir və bu da gücün təhlükəsiz və səmərəli şəkildə açıq havada yüksək gərginlikli açar stansiyasından keçirilməsini və əsas kommunal şəbəkəyə daxil edilməsini təmin edir.
bu çevik kabel budaq şkafı şəbəkə konfiqurasiyası üçün sistem uyğunluğunu əhəmiyyətli dərəcədə artırır.
bu çevik kabel budaq şkafı şəbəkə konfiqurasiyası üçün sistem uyğunluğunu əhəmiyyətli dərəcədə artırır.
Tənəzzülə uğramaz infrastruktur və nəqliyyat
Hava limanlarında, yüksək sürətli dəmir yolu çəkiliş stansiyalarında və ya əsas dəniz limanlarında bu qurğu kritik enerji düyünü kimi çıxış edir. Onun istənilən hava şəraitində qorunması duzlu bulud və ya tozlu mühitdə yüksək
performans göstərməyə imkan verir. 10 kV halqalı əsas qurğu (RMU) -nın halqalı qidalanma üstünlükləri ilə birləşdirildikdə, müasir nəqliyyat infrastrukturunun rəqəmsal modernləşdirilməsi üçün möhkəm
elektrik təminatı təmin edir.
